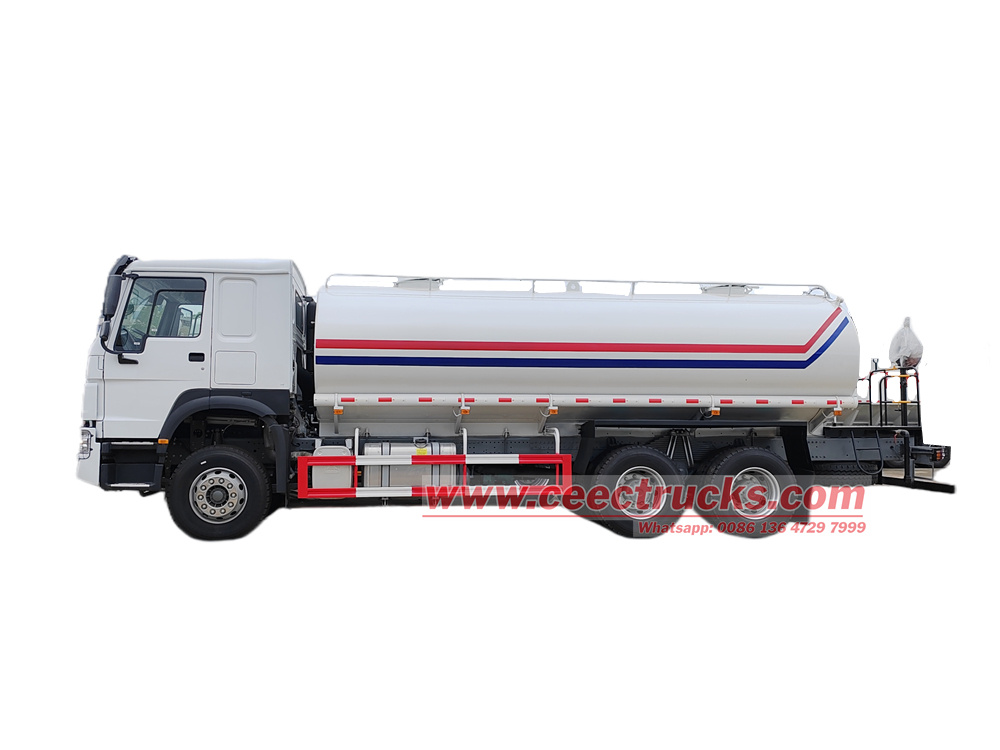

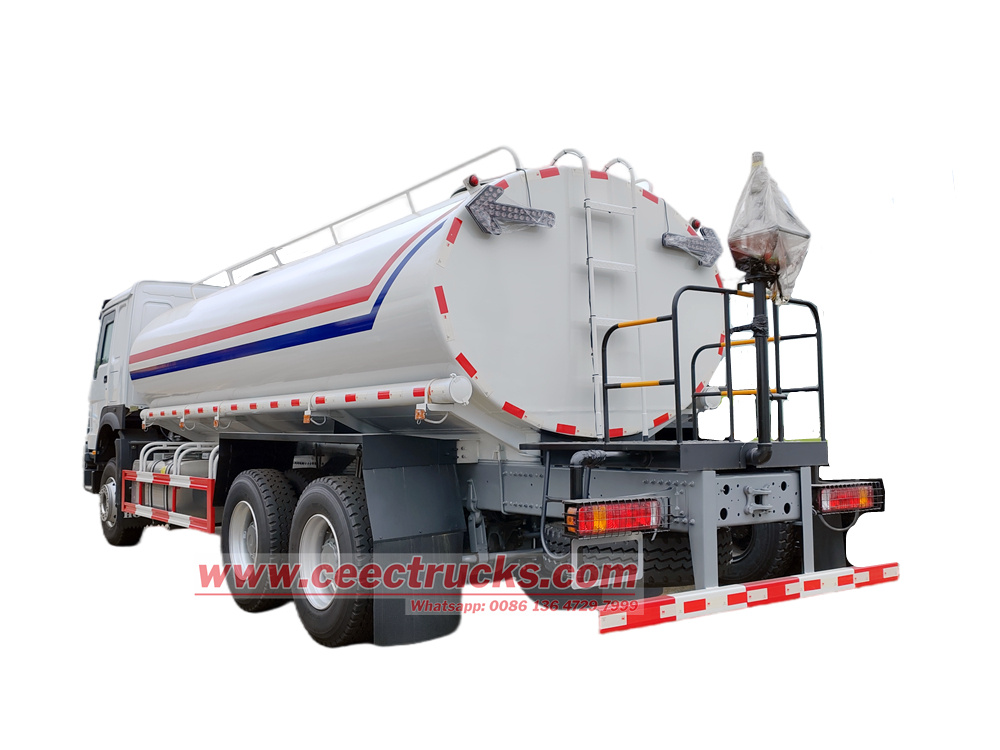

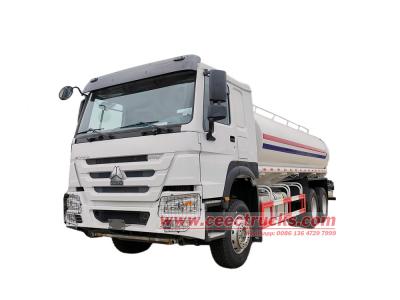

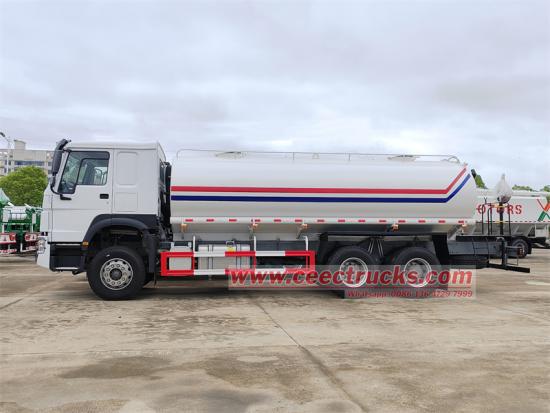

O caminhão-pipa Howo de 20 m³ utiliza um chassi Sinotruk Howo HW76 6X4 com distância entre eixos de 4600 + 1350 mm. É equipado com um motor Weichai WP10.340E22 de 340 hp e uma caixa de câmbio HW19710 de 10 velocidades. A superestrutura consiste em um tanque de água de aço carbono em formato de arco com capacidade para 20 metros cúbicos, equipado com dispositivos de pulverização frontal, pulverização lateral traseira e canhão de água traseiro. Possui uma bomba centrífuga Weilong 80QZB(F) 60/90N(S) com vazão de 60 m³/h e altura manométrica de 90 m. Outras características incluem tubulações de entrada e saída da bomba, escada na plataforma traseira, guarda-corpos, passarela antiderrapante e guarda-corpo na parte superior do tanque, além de duas bocas de visita.
Capacidade de trabalho:
20cbmDimensão (mm):
9850x2500x3150mmDistância entre eixos (mm):
4600+1350mmPotência do motor:
340HP/ 250kWTipo de motor:
WEICHAI WP10.340E22Eixo motriz:
6x4Caixa de engrenagens:
Sinotruk HW19710 10-speed,manualObservações:

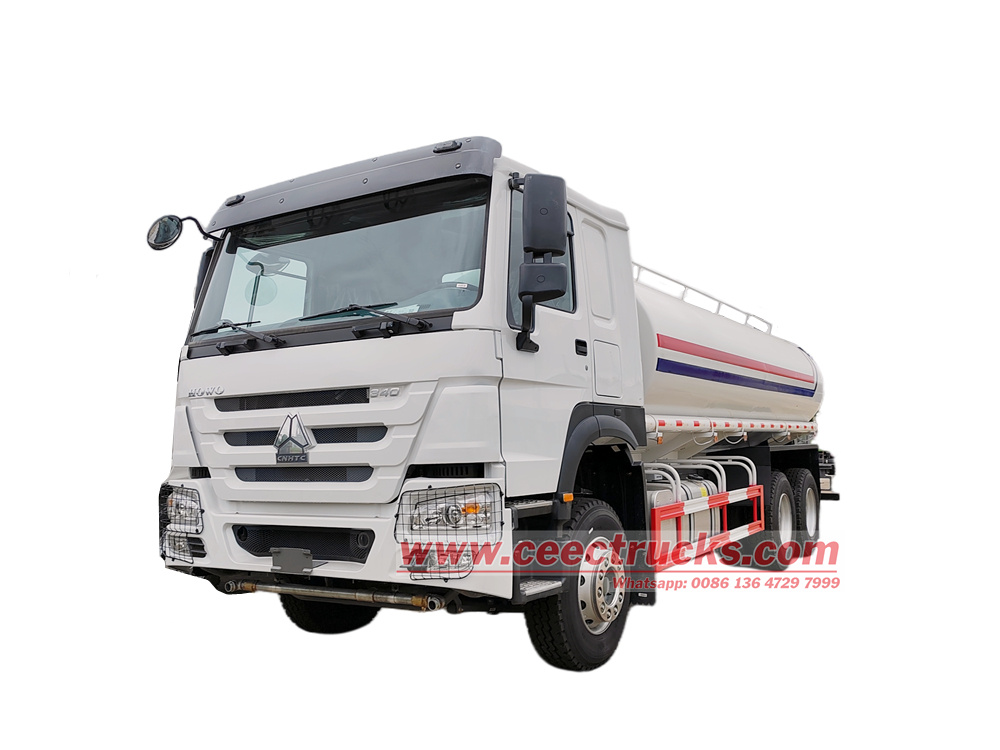

Payload capacity can be customizedWP10 340 HOWO Caminhão de 10 rodas com aspersor de água
O WP10 340 HOWO Caminhão de 10 rodas com aspersor de água É um equipamento essencial para saneamento municipal e manutenção de obras. Possui um grande reservatório de água de 20 metros cúbicos e está equipado com um sistema de tripla pulverização, incluindo lavagem frontal, pulverização traseira e um canhão de água, atendendo às necessidades de diversos cenários, como limpeza de ruas e irrigação de áreas verdes. Alimentado por uma bomba centrífuga Weilong 60/90, oferece alta vazão e grande altura manométrica, com um design de bombeamento de entrada e saída que permite a captação autônoma de água. Uma escada está localizada na parte traseira, e a superfície do reservatório conta com uma passarela antiderrapante e guarda-corpos, garantindo segurança e facilidade de manutenção.
Parâmetros do produto:
| Nome do produto |
Caminhão-tanque de água HOWO 6X4 de 20 m³ |
|
|
Dimensões, pesos e capacidades dos veículos |
Marca do chassi |
HOWO HW76 |
|
Dimensões totais (C*L*A) |
9850x2500x3150mm |
|
|
Distância entre eixos |
4600+1350mm |
|
|
Peso em ordem de marcha |
11250 kg |
|
|
Peso bruto |
25000 kg |
|
|
Carga por eixo |
7000/18000 (2 eixos) kg |
|
|
Velocidade máxima |
82 km/h |
|
|
Chassis |
Modo de condução |
6x4 |
|
Tipo de cabine |
HOWO HW76 cabine, uma fileira e meia, ar condicionado |
|
|
Direção |
LHD |
|
|
Pneus |
10+1 |
|
|
Especificações dos pneus |
12.00R20 |
|
|
Caixa de engrenagens |
HW19710 10 velocidades, manual |
|
|
Tanque de combustível |
300L |
|
|
Motor |
Modelo do motor |
WEICHAI WP10.340E22 |
|
Combustível e tipo de motor |
Motor de 6 cilindros em linha, refrigerado a água, quatro tempos, com freio de válvula de escape, injeção direta, turboalimentado e com intercooler. |
|
|
Potência em cavalos |
340HP/ 250 kW |
|
|
Deslocamento |
9,726L |
|
|
Torque máximo |
1250 N·m |
|
|
Velocidade nominal |
2200 rpm |
|
|
velocidade máxima de torque |
1400-1600 rpm |
|
|
Padrão de emissão |
Euro 2 |
|
|
Outras configurações padrão |
1 |
Sistema de direção hidráulica |
|
2 |
Ar condicionado |
|
|
3 |
ABS, Freio de Corte de Ar Automático |
|
|
4 |
Sinalização retrorrefletiva |
|
|
5 |
Fechadura central |
|
|
6 |
Vidro elétrico |
|
|
7 |
USB, Rádio |
|
|
8 |
Para-choque alargado |
|
|
Parâmetros principais |
Volume do tanque de água |
20.000 litros |
|
Material do tanque |
Aço carbono, espessura do tanque: 5 mm. |
|
|
Sistema de carregamento |
Carregamento superior |
|
|
Material do corpo |
Aço carbono de alto desempenho e resistente ao desgaste, com pintura anticorrosiva; aço inoxidável SS304 opcional. |
|
|
Compartimento |
4 com defletores anti-ondas internos |
|
|
Bueiro |
4, Normas Europeias |
|
|
Spray |
Frente t e re spray ar bocal , água traseira canhão |
|
|
O formato da pistola de pulverização pode ser ajustado: chuva forte, chuva moderada, garoa ou neblina. |
||
|
largura de aspersão |
≥14m |
|
|
largura do jato do canhão de água |
≥ 28m |
|
|
Equipamento |

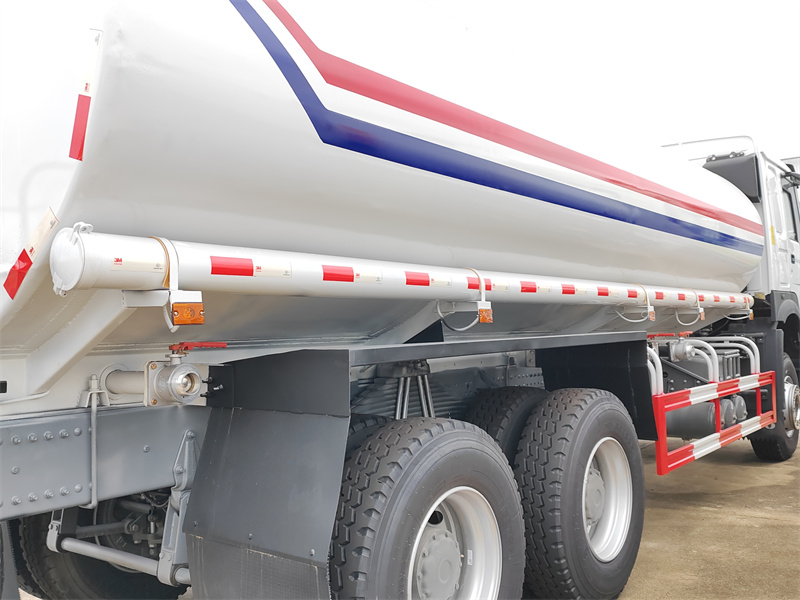

Escada, caixa de ferramentas, armazenamento lateral de tubos, Válvula de entrada e saída da bomba |
|
|
Válvula artesiana, filtro, válvula de distribuição, aspersor, com função de auto-sucção e descarga |
||
|
Bomba de água |
Modelo |
Bomba centrífuga WEILONG 80QZB(F) 60/90N(S) |
|
Taxa de fluxo |
60 m³/h |
|
|
Elevador |
90 m |
|
|
Cabeça |
6,5 m |
|
|
Velocidade de entrada |
1 180 r/min |
|
|
Desempenho de autoajuste |
1. 0 min/5m |
|
|
Potência equipada |
22 0,5 kW |
|
Detalhes do produto:
Configuração do chassi
1. Chassi HW76 6X4
o Utiliza a série Sinotruk Howo HW76 Chassi dedicado, configuração de tração 6×4 e uma longa distância entre eixos de 4600+1350 mm para melhorar a estabilidade na condução.
Estrutura de alta resistência: Estrutura de viga longitudinal de dupla camada, alta capacidade de carga, excelente resistência à torção, garantindo que não haja deformação da estrutura sob carga máxima.
2. Trem de força
o motor Weichai WP10.340E22: Cilindrada de 9,726 litros, potência máxima de 340 cv (250 kW), torque máximo de 1250 N·m, características de alto torque em baixa rotação que atendem às necessidades de cenários de carga pesada, como subidas e arrancadas.
Transmissão HW19710 de 10 velocidades: Transmissão manual de 10 velocidades com uma relação de primeira marcha longa e uma relação de última marcha curta, equilibrando subidas em baixa velocidade e cruzeiros em alta velocidade, oferecendo excelente suavidade nas trocas de marcha.
Projeto da superestrutura:
1. Tanque de água de aço carbono de 20 metros cúbicos
Volume e estrutura: Volume útil de 20 metros cúbicos; o design elíptico do tanque reduz a resistência ao fluxo de água e melhora a eficiência do esvaziamento; o corpo do tanque é feito de aço carbono Q235B com 4 mm de espessura, jateado com areia e tratado contra ferrugem, e revestido com tinta anticorrosiva para maior durabilidade.
Projeto do defletor: Diversos defletores são integrados ao tanque para suprimir o movimento da água e aumentar a estabilidade do veículo.

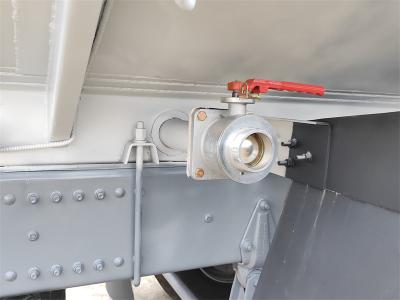

o Bueiros e Manutenção: Na parte superior do tanque, encontram-se dois bocais de inspeção de Φ500mm, equipados com válvulas de respiro para facilitar a inspeção e a limpeza; uma válvula de drenagem está localizada na parte traseira do tanque para o rápido escoamento da água residual.
2. Sistema de Aspersão

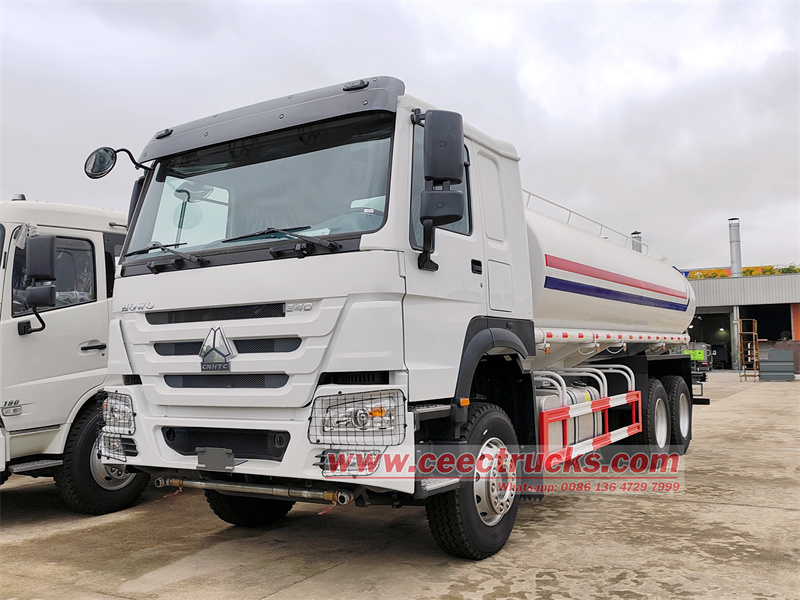

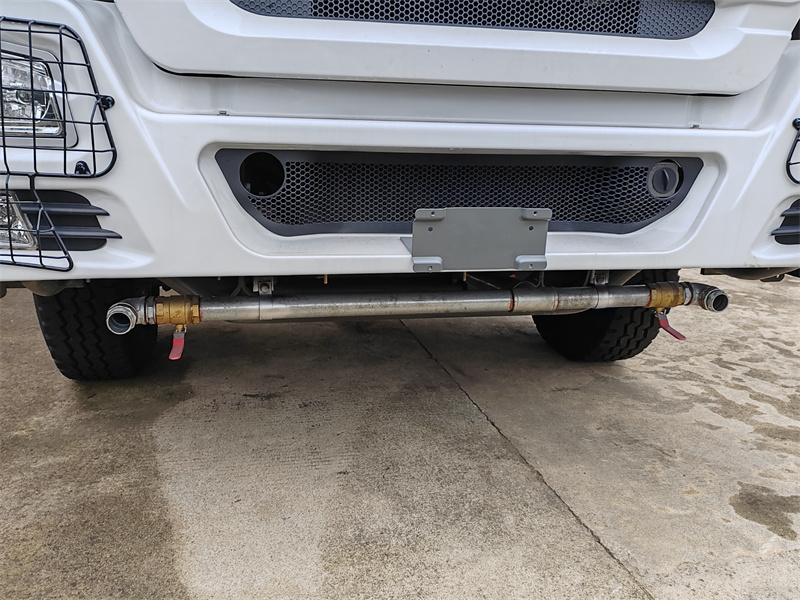

Dispositivo de descarga frontal: Instalado na parte frontal do veículo, utilizado para remover poeira e lama da estrada, com largura de cobertura ≥14 metros e ângulo de pulverização ajustável.

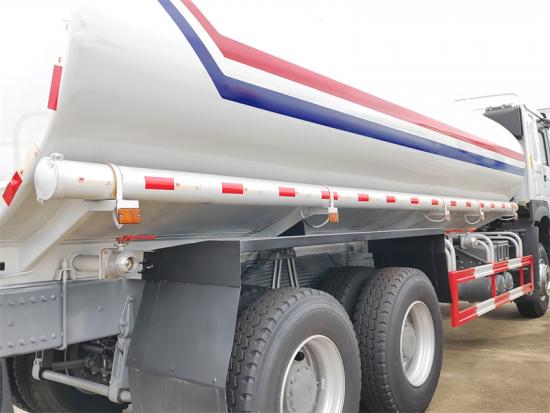

o Dispositivo de aspersão lateral traseira Dispostos simetricamente em ambos os lados, com espaçamento adequado entre os bicos, ideais para resfriamento do solo e supressão de poeira.

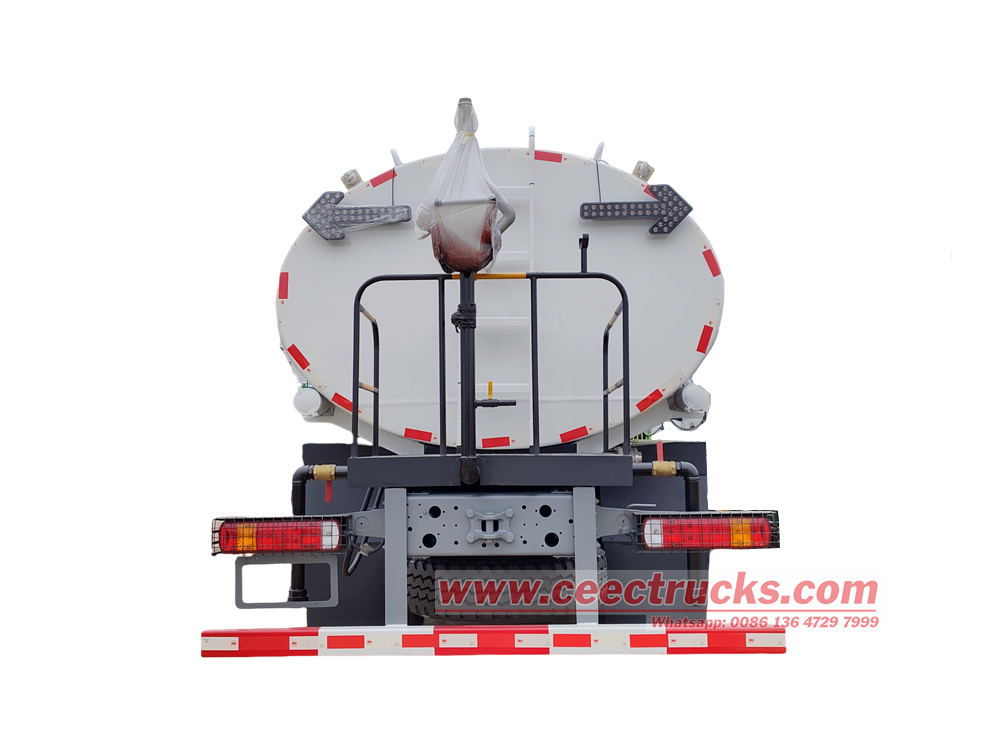

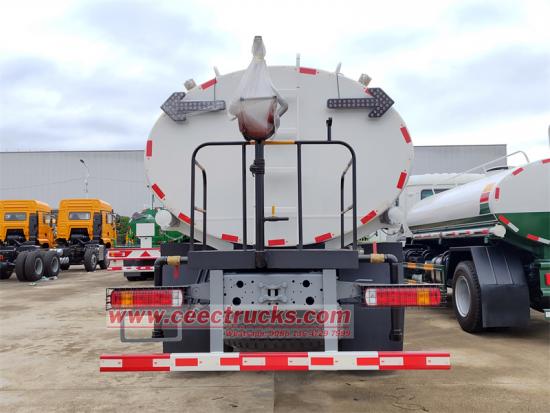

Canhão de água traseiro: Canhão de água de alta pressão de longo alcance com alcance de ≥28 metros. Pode ser ajustado para jato contínuo e modo névoa para combate a incêndios de emergência ou limpeza a longa distância.
3. Bomba de água principal: Equipado com uma bomba de água centrífuga Weilong 80QZB(F) 60/90N(S) projetada especificamente para caminhões de irrigação.
Taxa de fluxo: 60 m³/h, alta eficiência de bombeamento e aspersão.
Cabeçalho: 90 m, garantindo pressão e alcance suficientes no abastecimento de água.

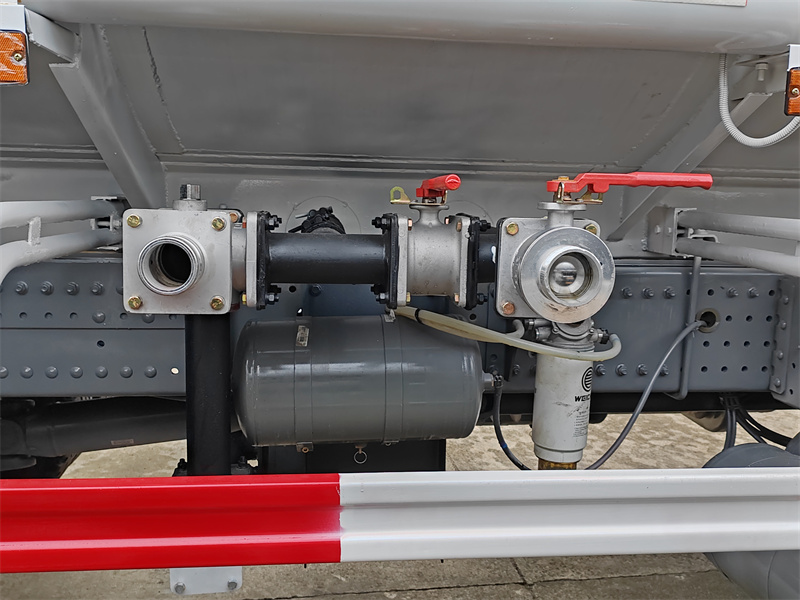

Função: Suporta operação de bombeamento de entrada/saída; pode ser autoescorvante a partir de rios, lagoas e outras fontes de água, ou captar água de fontes pressurizadas, como hidrantes, oferecendo operação flexível.
4. Sistema de Tubulação
o Gasoduto principal: Tubo de aço inoxidável DN80mm, resistente a alta pressão, resistente à corrosão, reduzindo a resistência ao fluxo de água.

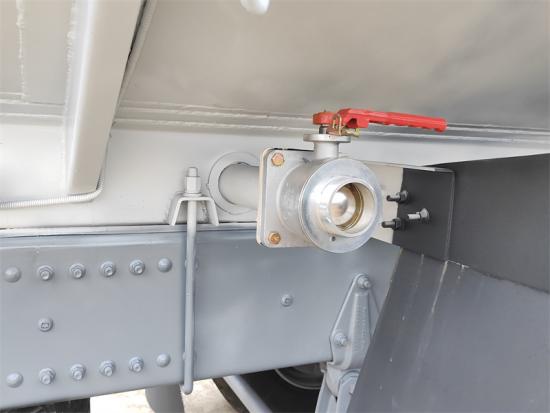

Conjunto da válvula de controle: Combinação de válvulas de controle pneumáticas e válvulas de esfera manuais, permitindo a operação independente de ligar/desligar das funções de lavagem frontal, pulverização traseira e canhão de água, facilitando a operação.
Dispositivo de Filtragem: Um filtro grosso é instalado antes da bomba e um filtro fino é instalado depois da bomba para evitar que impurezas obstruam os bicos e garantir o funcionamento estável do sistema.

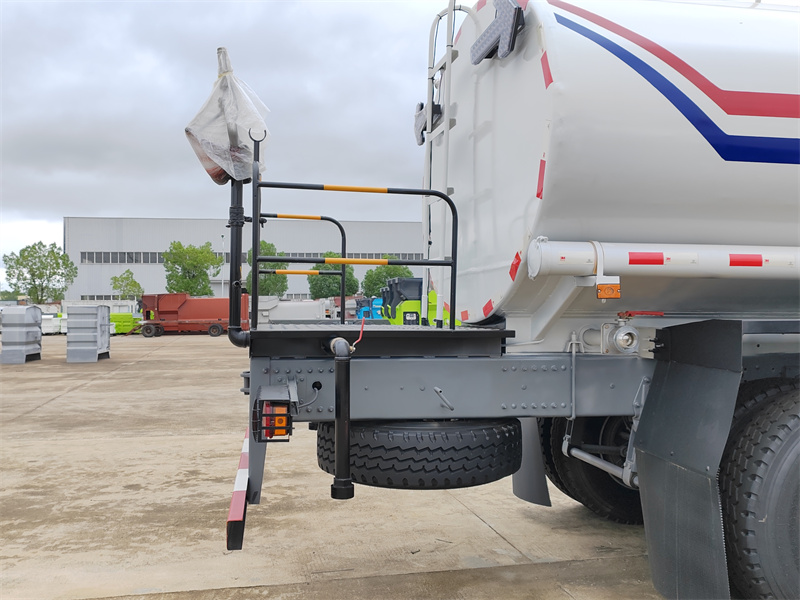

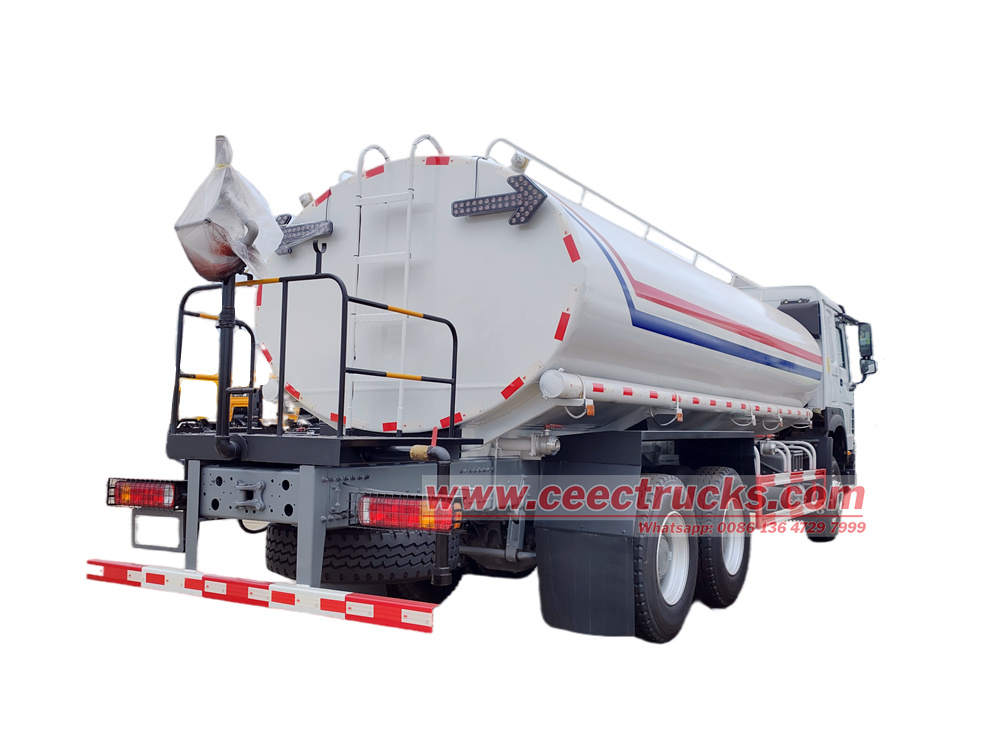

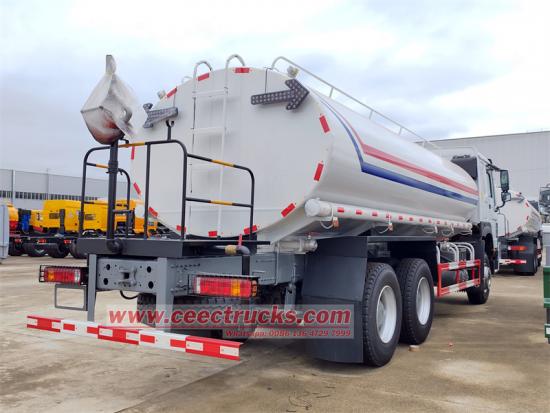

Proteção de segurança: A parte traseira do veículo está equipada com uma plataforma elevatória e guarda-corpos, e a parte superior do tanque possui uma passarela antiderrapante e guarda-corpos, o que proporciona muita segurança aos trabalhadores que sobem e descem do topo do tanque para operação e inspeção.
Trabalhando Princípio Bomba de água centrífuga Weilong 80QZB(F) 60/90N(S):
O princípio fundamental de funcionamento desta bomba centrífuga Weilong é a conversão da força centrífuga em energia. Antes de iniciar o funcionamento, é necessário enchê-la com água de escorva para eliminar o ar. Durante a operação, a bomba aciona o rotor interno, que gira em alta velocidade através de uma tomada de força (TDF). A água no rotor é lançada do centro para a borda externa pela força centrífuga, criando um vácuo (pressão negativa) na entrada. Sob pressão atmosférica, a água é continuamente aspirada, alcançando o "autoescorvamento".
Simultaneamente, o fluxo de água em alta velocidade entra na câmara difusora em forma de voluta da carcaça da bomba. A seção transversal do canal de fluxo aumenta gradualmente, reduzindo a velocidade da água e convertendo eficientemente a energia cinética (velocidade) da água em energia de pressão (altura manométrica). Finalmente, esse fluxo de água em alta pressão é descarregado pela saída, fornecendo energia para a lavagem frontal, a pulverização traseira e os canhões de água. Sua função de "bombear para dentro e para fora" é uma aplicação específica desse princípio nos modos de bombeamento e pulverização.
Cenários de aplicação e vantagens:
• Principais vantagens:
Grande capacidade e alta eficiência: a capacidade de 20 metros cúbicos reduz a frequência de reabastecimento de água e aumenta a eficiência por viagem.
Adaptabilidade multifuncional: Combina as funções de pulverização frontal, pulverização lateral e canhão de água para atender a necessidades como limpeza de estradas, irrigação de áreas verdes e combate a incêndios de emergência.
Estabilidade para serviço pesado: Construído sobre um chassi Sinotruk 6×4 com caixa de câmbio de 10 velocidades, adapta-se a declives e condições de estrada lamacentas, garantindo alta confiabilidade.
• Cenários aplicáveis: Limpeza de vias urbanas, supressão de poeira em canteiros de obras, manutenção paisagística e refrigeração em grandes espaços para eventos.
★ Weichai WP10.340E22 Motor Euro 2, superpotente
★ SINOTRUK HW19710 Caixa de câmbio manual com transmissão mecânica de 10 velocidades
★ 12 meses de peças de reposição de alta rotatividade GRÁTIS
★ Caminhão-tanque de água HOWO 20CBM autorizado
★ Serviço de treinamento para Caminhão aspersor de água Howo 6x4
Fornecedor e exportador profissional de caminhões de bombeiros da China, fornecemos produtos de alta qualidade. tanque de água caminhão. Podemos garantir um prazo de entrega rápido e 12 meses de garantia para o nosso aspersor de água caminhão. Nosso tanque de água Os caminhões são vendidos para mais de 80 países, incluindo Europa Oriental e países da CEI, África, Sudeste Asiático, América Central e do Sul, Oriente Médio, etc.
