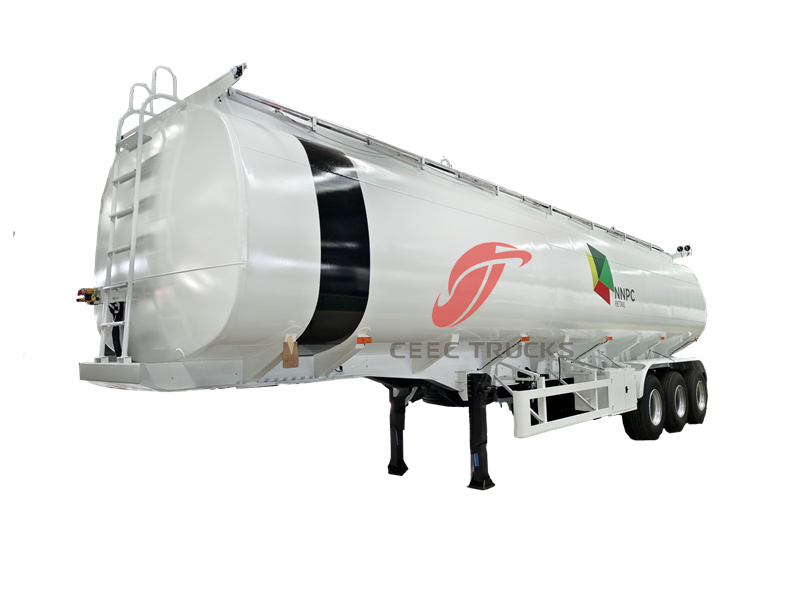

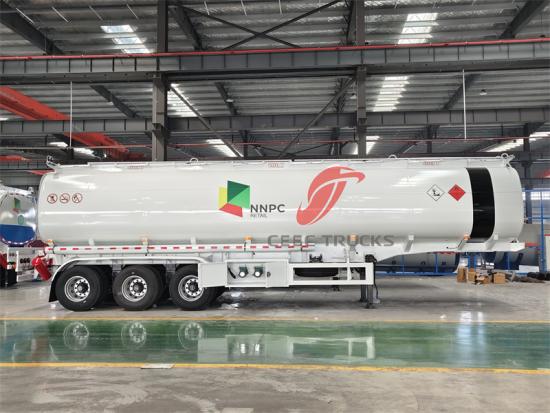

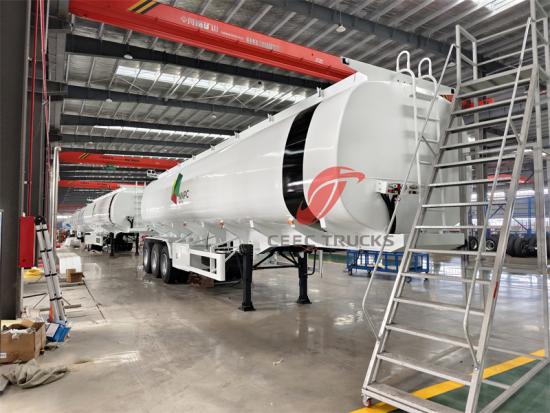

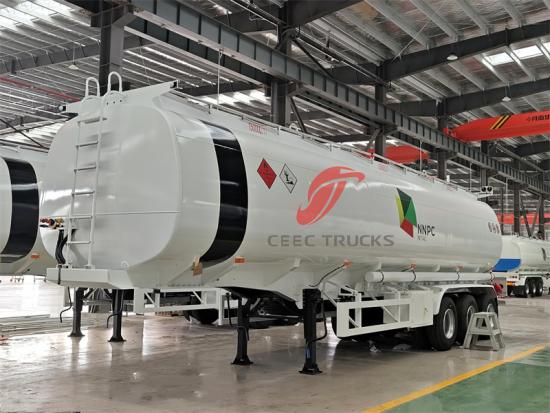

O novo 3 eixos 40 CBM combustível t banco t ra eu O ler é feito de material Q370R, possui uma pressão de projeto de 1,61 MPa e uma espessura de casco e placa final de 8,0 mm, atendendo aos mais recentes padrões de fabricação. É equipado com uma variedade de válvulas de segurança, medidores de nível de líquido, medidores de pressão e outros componentes para garantir a segurança durante o transporte. Além disso, também é equipado com pontes BPW, pinos de tração JOST, pernas JOST e outras configurações, que podem atender às necessidades de transporte em diferentes ambientes e condições de estrada. É um veículo de alto desempenho e alta segurança. combustível diesel móvel t banco t r ai ler.
Pagamento:
T/T, West UnionOrigem do produto:
China CEECPorta de remessa:
Shanghai SeaportCapacidade de trabalho:
40000LDimensão (mm):
11850*2550*3995Distância entre eixos (mm):
7800+1310+1310Eixo motriz:
3 axisObservações:
Large capacityO novo 3 eixos 40 CBM combustível t banco t ra eu O ler é feito de material Q370R, possui uma pressão de projeto de 1,61 MPa e uma espessura de casco e placa final de 8,0 mm, atendendo aos mais recentes padrões de fabricação. É equipado com uma variedade de válvulas de segurança, medidores de nível de líquido, medidores de pressão e outros componentes para garantir a segurança durante o transporte. Além disso, também é equipado com pontes BPW, pinos de tração JOST, pernas JOST e outras configurações, que podem atender às necessidades de transporte em diferentes ambientes e condições de estrada. É um veículo de alto desempenho e alta segurança. combustível diesel móvel t banco t r ai ler.

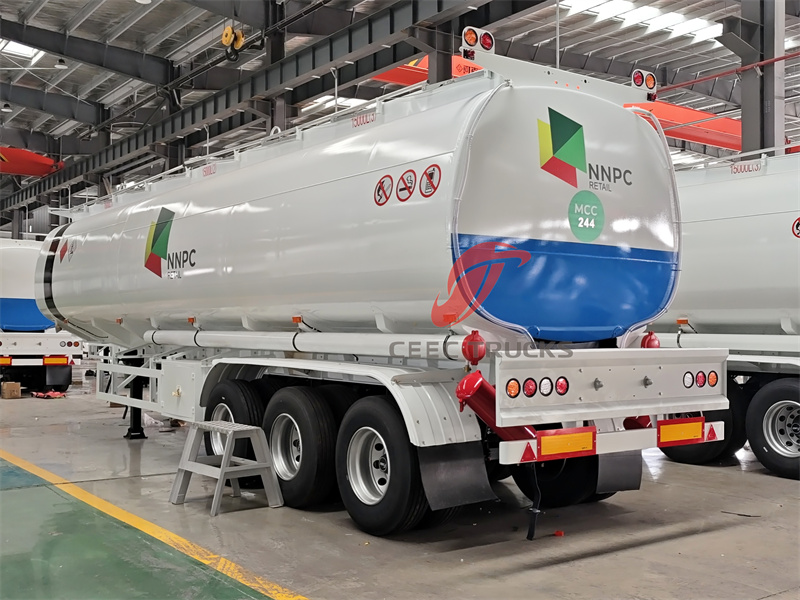

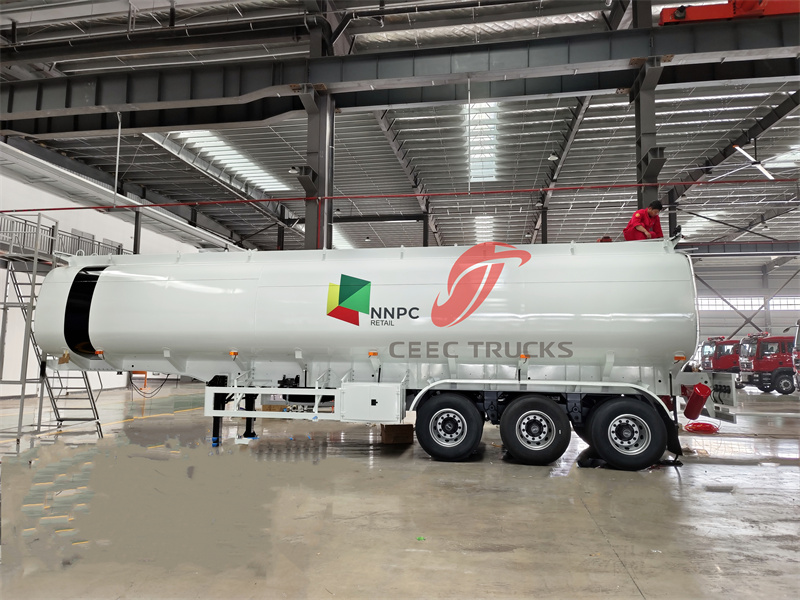

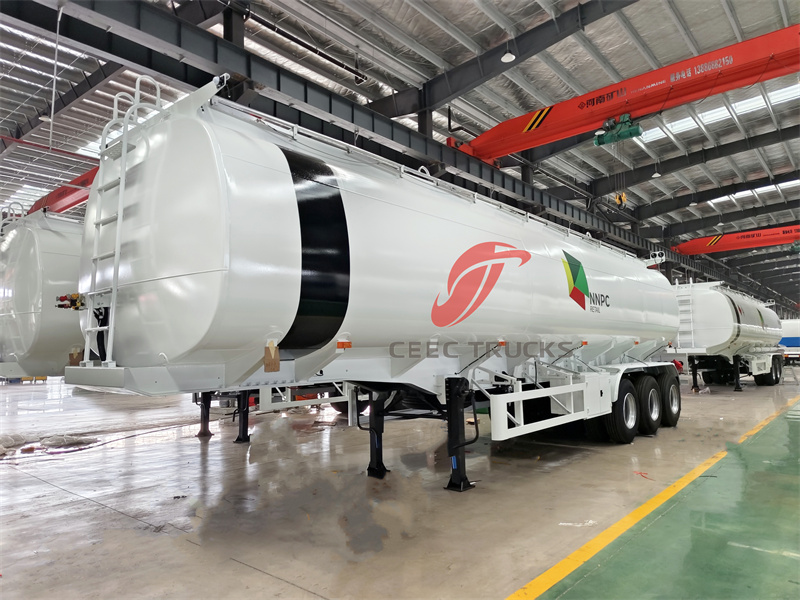

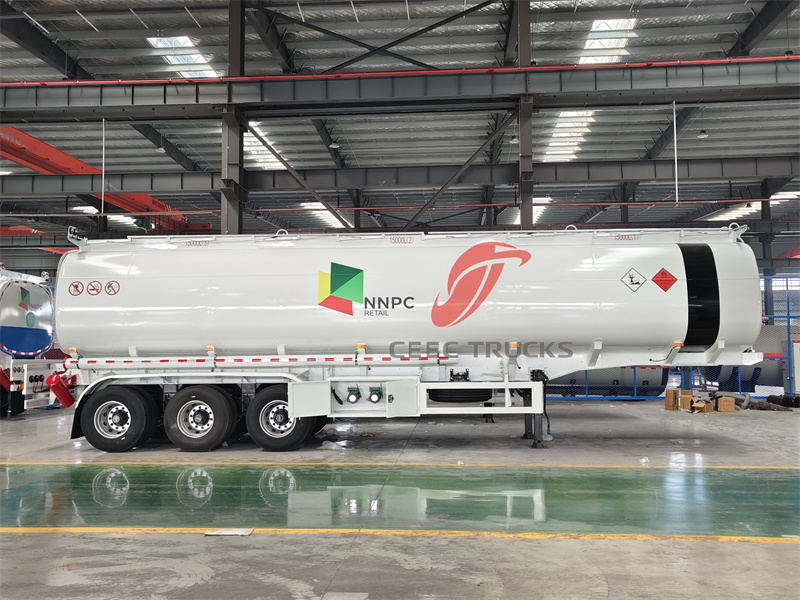

O móvel 40000L combustível t banco semi-t ra eu ler é um caminhão especialmente projetado para transportar óleo diesel . Materiais de alta resistência e resistência à pressão são utilizados no processo de fabricação para garantir segurança e estabilidade durante o transporte. O corpo do tanque possui excelente desempenho de vedação, o que pode prevenir eficazmente líquido vazamentos e melhorar a eficiência e a segurança do transporte. O óleo diesel móvel t banco t ra eu O ler é amplamente utilizado na indústria petroquímica e no fornecimento de gás urbano de longa distância, entre outros setores. É uma ferramenta de transporte eficiente e confiável.
Especificação:
|
Descrição |
Fabricação chinesa de novos 3 eixos 40 CBM Combustível Reboque tanque à venda |
|||
|
Doença |
Nova condição |
|||
|
Semi-reboque |
Peso bruto (kg) |
33 000 |
||
|
Distância entre eixos (mm) |
7 80 0+1310+1310 |
|||
|
Dimensões externas (mm) |
11 8 50*2550*3995 |
|||
|
Projetar a velocidade limitada |
Estrada reta |
80 Km/h |
||
|
Girando |
20 km/h |
|||
|
Tanque |
Capacidade (m³) |
50 |
||
|
Pressão de projeto (MPa) |
1,61 |
|||
|
Meio de enchimento |
combustível |
|||
|
Material do tanque |
Q370R |
|||
|
Tolerância à corrosão (mm) |
1.0 |
|||
|
Pressão de teste hidráulico (Mpa) |
1.0 |
|||
|
Espessura da casca (mm) |
8.0 |
|||
|
Espessura da placa terminal (mm) |
8.0 |
|||
|
Coeficiente de preenchimento |
0,42 |
|||
|
Formato da placa final |
Redondo |
|||
|
Parte principal do tanque |
Item |
Especificação |
Quantidade (pc) |
|
|
Furo de drenagem |
DN50 |
1 |
||
|
Saída de líquido |
DN25 |
1 |
||
|
Entrada de líquido |
DN25 |
1 |
||
|
Bueiro |
DN450 |
1 |
||
|
Válvula vazia |
DN50 |
1 |
||
|
Tubos de equilíbrio de fase gasosa |
DN25 |
1 |
||
|
Válvula de segurança |
DN100 (Elevação interna completa) |
2 |
||
|
Interface do medidor de nível de líquido horizontal |
DN25 |
1 |
||
|
Interface do medidor de pressão |
M20x1,5 |
2 |
||
|

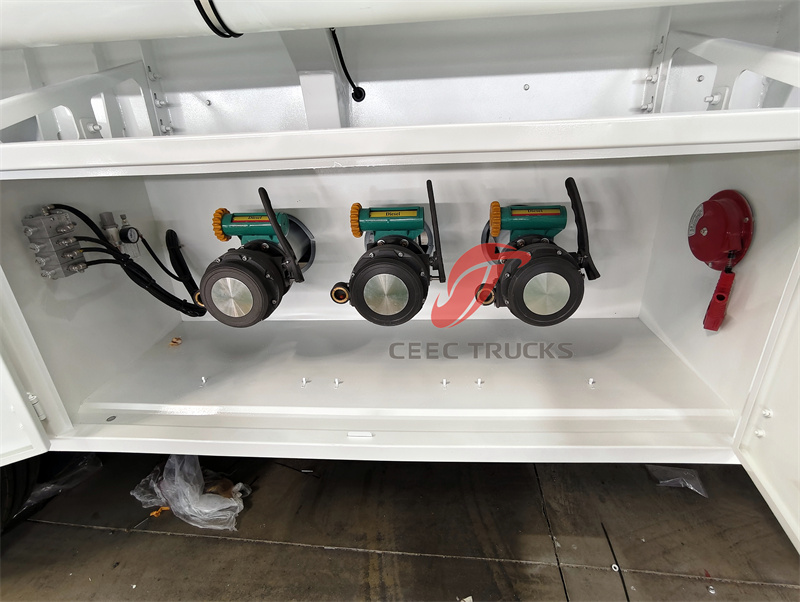

Válvula de corte de emergência |
PN2,5MPa |
2 |
||
|
Configuração padrão |
3 eixos com ponte BPW (13T), 12R22.5 12PR (13 peças), pino mestre JOST, perna JOST (25T), medidores de nível de líquido mecânicos, medidor de pressão dupla, termômetro duplo, válvula de corte de emergência dupla, quatro válvulas de esfera, válvula de segurança dupla, duas caixas de ferramentas, saída única, sistema duplo de carga e descarga, proteção solar de alumínio, 2 conjuntos de extintores de incêndio de 9 kg tipo ABC, 1 conjunto de extintor de incêndio de 2 kg tipo CO2, 3 conjuntos de placas de sinalização de perigo, 2 conjuntos de placas numeradas laranja, medidor de vazão com impressora |
|||
Estrutura central e seleção de materiais:
A seleção de Placa de aço para vaso de pressão Q370R é o principal destaque deste projeto. O Q370R é um aço de baixa liga e alta resistência, com limite de escoamento de 370 MPa, especialmente utilizado em vasos de pressão. Possui excelente resistência, boa plasticidade e tenacidade, excelente desempenho de soldagem e resistência a trincas a frio. Comparado ao Q345R comumente utilizado, ele pode reduzir o peso com a mesma pressão de projeto (ou suportar pressões mais altas com a mesma espessura) e melhorar a eficiência estrutural. Isso melhora diretamente a capacidade de suporte de pressão (1,61 MPa) e a base de segurança do tanque.
Pressão de projeto (1,61 MPa): Essa pressão de projeto está em um nível relativamente alto entre os caminhões-tanque móveis. É muito maior do que a pressão normal de trabalho necessária para o transporte de diesel (geralmente bem abaixo de 1 MPa), o que proporciona uma enorme margem de segurança. Quando a pressão no tanque aumenta instantaneamente devido a condições anormais (como exposição a altas temperaturas, carga e descarga rápidas e impactos acidentais), isso pode efetivamente garantir que o tanque não apresentará falhas.
Aço espessura (8,0 mm): 8,0 mm aço A espessura combinada com o material Q370R é razoável e robusta para tanques de 40 CBM sob pressão de projeto de 1,61 MPa. Isso requer um cálculo preciso da resistência (incluindo pressão estática, pressão dinâmica, estabilidade da pressão externa, etc.) e um projeto de solda em conformidade com as especificações. Além de garantir a resistência, essa espessura também leva em consideração a processabilidade de fabricação (como laminação, soldagem) e uma certa tolerância à corrosão.
Projeto do sistema de segurança:
Válvulas de segurança "múltiplas":
Este é o projeto principal. Geralmente inclui uma válvula de segurança principal (tipo mola ou operada por piloto), que é configurada para abrir a uma pressão ligeiramente inferior à pressão de projeto (como 1,55 MPa); também pode ser equipada com um dispositivo auxiliar de alívio (como um disco de ruptura) como última linha de defesa. O projeto redundante melhora significativamente a confiabilidade de mais de proteção de pressão.
Medidor de nível de líquido (aba magnética/radar):
A medição precisa e confiável do nível de líquido é essencial para o controle da taxa de carga e prevenção de transbordamento. Diversos tipos de configurações podem exigir a seleção de medidores de nível de líquido principais e auxiliares ou a adaptação a diferentes condições de trabalho/precisão.
Manômetro:
O monitoramento em tempo real da pressão no tanque é a base para os operadores avaliarem o estado do tanque. Conceito geral de design: incorpora o conceito de "segurança intrínseca" e constrói um sistema de proteção multinível por meio de materiais de alta qualidade, alta pressão de projeto e múltiplos monitoramentos e liberações de segurança.
★ O tanque pode ser de aço carbono, alumínio, aço inoxidável. Tamanho aproximado: 12000×2500×3200 mm.
★ Bomba de óleo: bomba autoescorvante, bomba de engrenagem, bomba química, bomba de aço inoxidável
★ Pode ser separado em vários compartimentos para carregar diferentes tipos de óleo, produtos químicos e alimentos.
★ Vários tipos de isolamento e sistema de aquecimento opcionais
