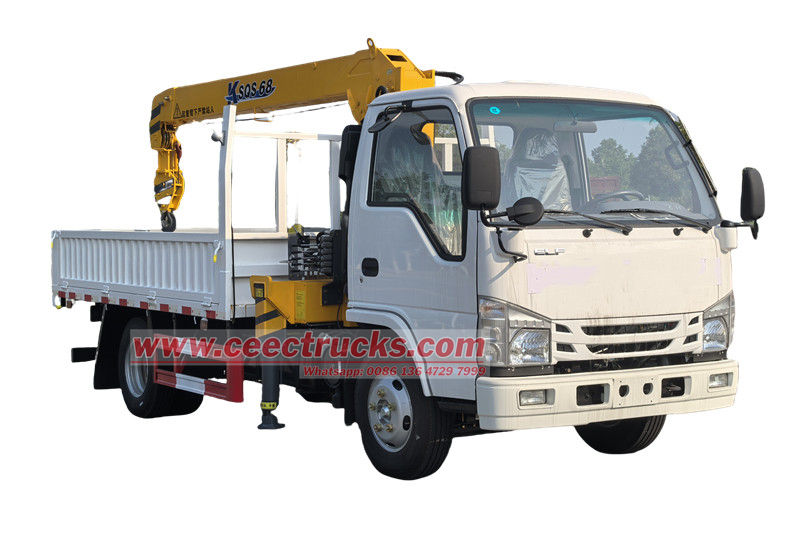

O guindaste sobre caminhão Isuzu ELF de 3,2 toneladas é um equipamento de elevação eficiente e flexível, montado em um veículo e com estrutura de braço reto retrátil. O design de braço reto do guindaste permite que ele opere em diversos ângulos, com um longo raio de operação e alta altura de elevação. Ao operar o sistema de controle, é fácil obter elevação e manuseio precisos de mercadorias. Guindaste de caminhão Isuzu ELF é amplamente utilizado em logística, construção, resgate e outros cenários, melhorando significativamente a eficiência do trabalho e a segurança da operação.

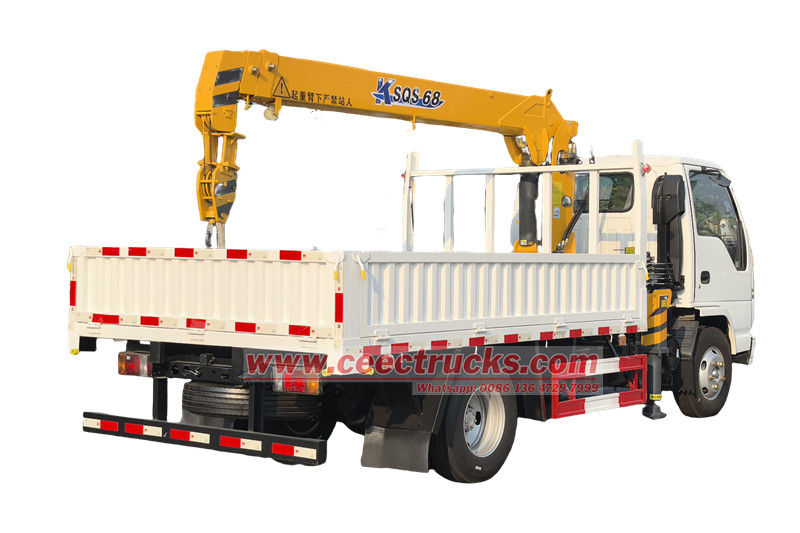

Guindaste de caminhão Isuzu ELF de 3,2 toneladas, também chamado de caminhão Isuzu ELF com guindaste de 3,2 toneladas, caminhão com guindaste telescópico, caminhão com lança de serviço, guindaste montado em caminhão com lança telescópica, etc. O veículo é modificado no chassi Isuzu 100P, equipado com um motor Isuzu 4KH1CN6LB de 120 HP, potente, combinado com uma transmissão MSB de 5 velocidades, trocas suaves e um guindaste SQS-68 na parte traseira da carroceria do veículo, com grande capacidade de elevação e alcance, e uma caixa de carga de 3000x2100x450 mm abaixo, que pode transportar facilmente objetos pesados levantados pelo gancho do guindaste.
O guindaste sobre caminhão Isuzu ELF de 3,2 toneladas oferece uma ampla gama de tonelagens opcionais, incluindo 2 toneladas, 3,2 toneladas, 4 toneladas e assim por diante, até 30 toneladas. Quanto ao tipo de guindaste, os clientes têm a flexibilidade de escolher entre um guindaste de braço reto ou um guindaste de braço dobrável.
Este caminhão guindaste com lança Isuzu é construído com vários componentes essenciais, como lança, plataforma giratória, estrutura e pernas. O guindaste de bordo realiza movimentos mecânicos como elevação, telescopagem, rotação e guincho, e realiza operações de elevação por meio de uma combinação coordenada dessas ações.
|
Guindaste de caminhão Isuzu ELF de 3,2 toneladas |
|||
|
Dimensão geral |
6600x2 2 00x 285 0 mm |
||
|
Peso Bruto do Veículo |
7300 kg |
||
|
Peso do meio-fio |
4250 kg |
||
|
Especificação do chassi |
|||
|
Marca do chassi |
ISUZU |
||
|
Modelo de acionamento |
4 x 2 ,Esquerda Direita |
||
|
Cabine |
Cabine ISUZU 3D, com ar-condicionado e 2 assentos, controle frontal, construção toda em aço soldado. Inclinação manual, suspensão mecânica. |
||
|
Motor |
Modelo |
Injeção direta de 4 tempos, 4 cilindros em linha com refrigeração a água, turboalimentação e intercooler |
|
|
Tipo |
Isuzu 4KH1CN6LB |
||
|
Poder |
88 KW/ 12 0HP |
||
|
Deslocamento |
2 . 999 eu |
||
|
Tipo de combustível |
Diesel |
||
|
Caixa de engrenagens |
Isuzu MSB - 5 P |
||
|
Sistema de freio |
Freio a ar |
||
|
Distância entre eixos |
3360 milímetros |
||
|
Pneu |
70 0 R16 , 6 +1 peça |
||
|
Especificação da superestrutura |
|||
|
Carroceria de carga |
Dimensão |
3000x2100x450 mm |
|
|
Material |
Aço carbono Q235 |
||
|
Espessura da carga |
Lateral 3mm, Inferior 4mm |
||
|
Sistema de trabalho |
|||
|
Guindaste |
Marca Crane |
SQS-68 |
|
|
Capacidade máxima de elevação |
32 00kg |
||
|
Raio máximo de trabalho |
7.7 m |
||
|
Altura máxima de elevação |
9,5 m |
||
|
Ângulo de rotação |
360° |
||
|
Espaço de instalação |
850 milímetros |
||
|
Pressão máxima de trabalho |
20 MPA |
||
|
Peso do guindaste |
1105 kg |
||
|

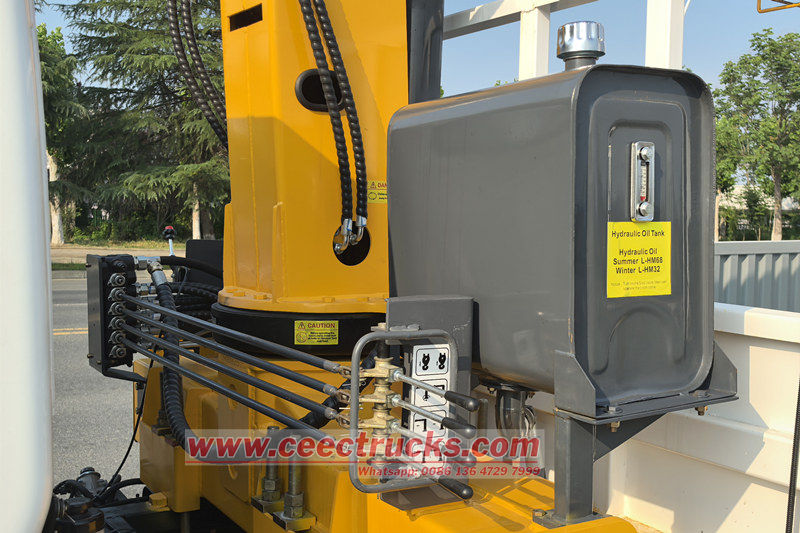

Capacidade do tanque de óleo |
30 eu |
||
Princípio de funcionamento do guindaste de caminhão Isuzu ELF de 3,2 toneladas
● O guindaste de caminhão Isuzu ELF de 3,2 toneladas usa o motor do veículo como fonte de energia e transmite energia para a bomba hidráulica por meio da tomada de força.

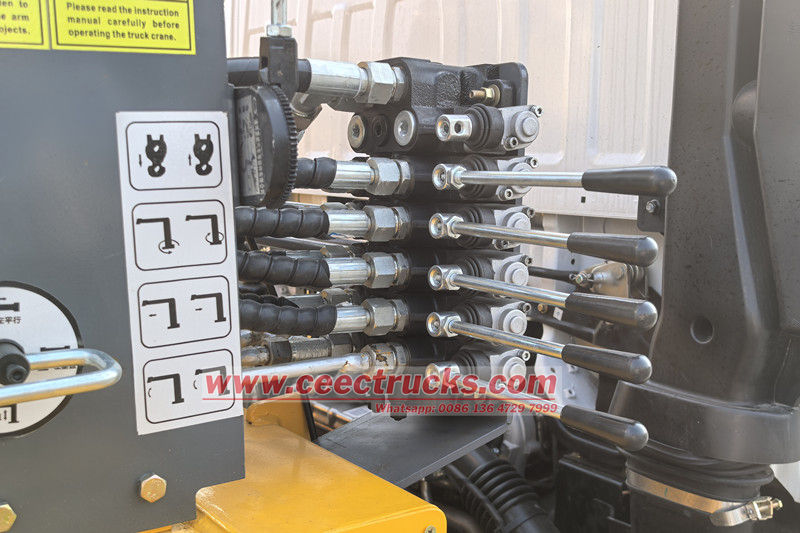

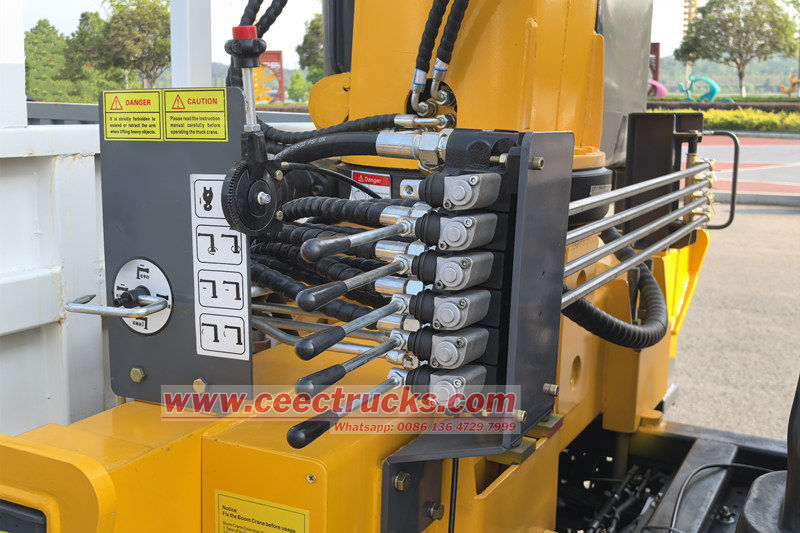

● A bomba hidráulica converte energia mecânica em energia hidráulica e gera óleo de alta pressão. O óleo de alta pressão é transportado para a válvula reversora multivias através da tubulação hidráulica. O operador controla a alavanca da válvula reversora para alterar a direção do fluxo de óleo, controlando assim a ação de cada atuador.

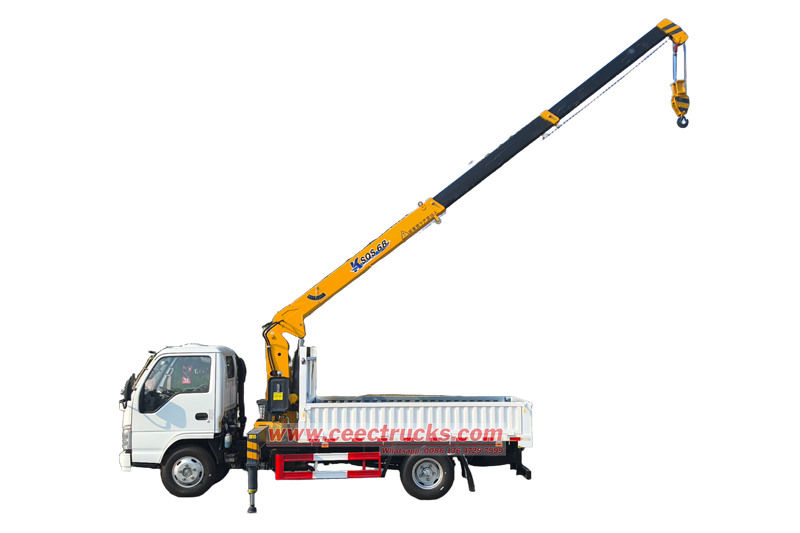

● Quando a lança precisa ser estendida, o óleo entra no cilindro telescópico para empurrar cada seção da lança para se estender em sequência; para conseguir a elevação da lança, o óleo entra no cilindro de elevação para alterar o ângulo entre a lança e o plano horizontal; a ação de giro é acionada pelo motor de giro para girar o guindaste como um todo no plano horizontal.
● O mecanismo de elevação aciona o cabo de aço, que é retraído e liberado através do guincho, para realizar a elevação e a descida de objetos pesados. Todo o processo é controlado com precisão pelo sistema hidráulico para concluir a elevação dos objetos pesados.
Características do guindaste montado em caminhão Isuzu
● Amplo alcance operacional: o caminhão guindaste telescópico pode ser estendido em várias seções e pode operar em um grande raio e faixa de altura para atender às necessidades de diferentes condições de trabalho.
● Operação flexível: Equipado com sistema hidráulico avançado e alavanca de operação, o operador pode controlar facilmente a extensão, mudança de amplitude, rotação e elevação do braço do guindaste, e o posicionamento é preciso.
● Boa estabilidade: Feita de aço de alta resistência, a estrutura é estável, equipada com um grande vão de estabilizadores, que podem dispersar efetivamente a carga e garantir estabilidade durante a operação.
A ampla aplicação do guindaste de caminhão Isuzu ELF
● Engenharia de construção: usada para içar materiais de construção (como barras de aço, peças pré-fabricadas de concreto), instalar estruturas de aço e movimentar equipamentos.
● Engenharia municipal: usada para instalação de iluminação pública, outdoors, instalações de tráfego, etc., e também pode ser usada para transplante de árvores em paisagismo.
● Manutenção de energia: usada para içar transformadores, postes e outros equipamentos durante a instalação e manutenção de linhas de energia.
● Logística e transporte: carga e descarga de mercadorias em armazéns, docas e outros locais adequados para o manuseio de itens de grande volume.
