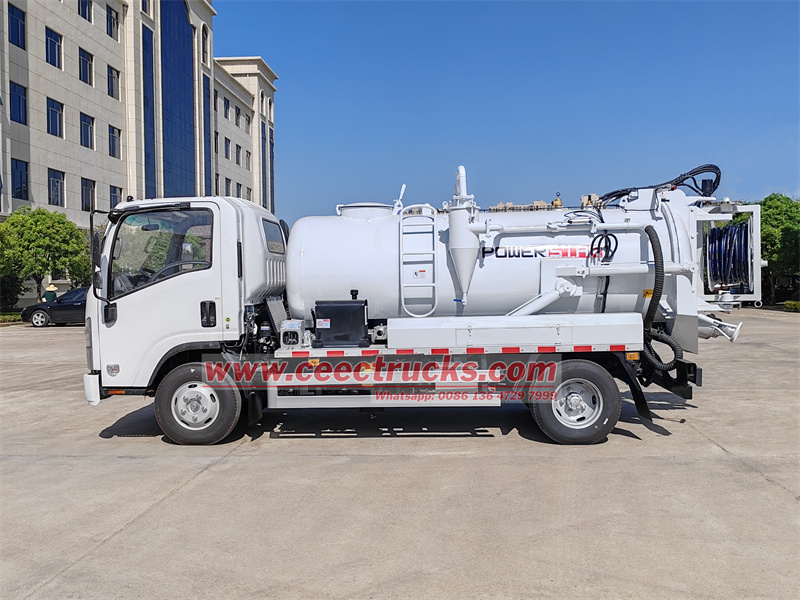

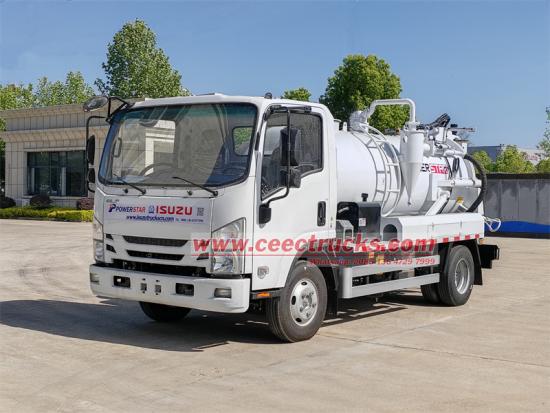

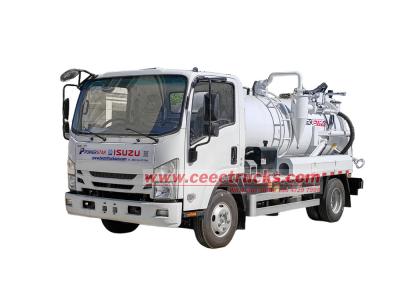

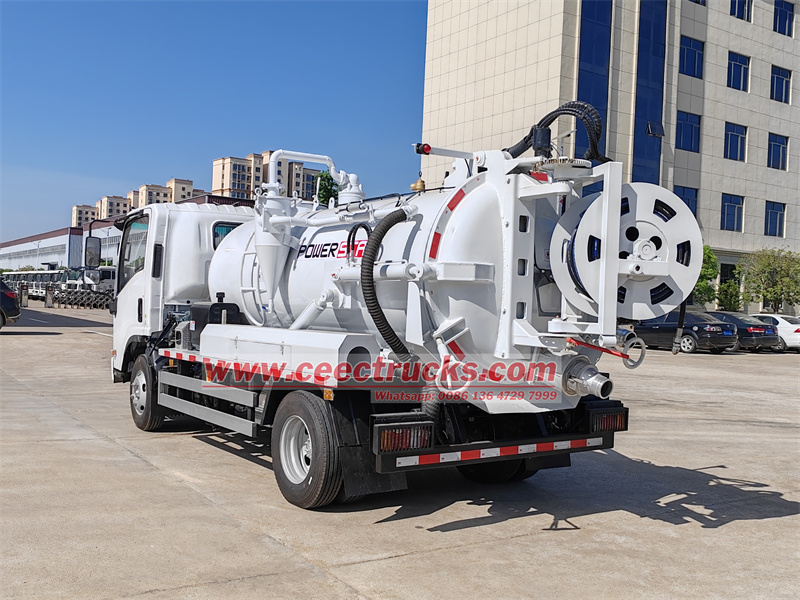

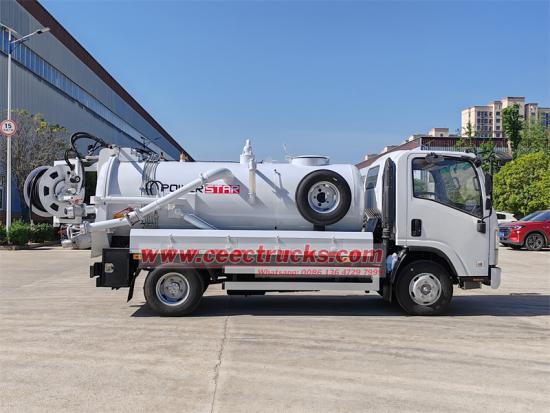

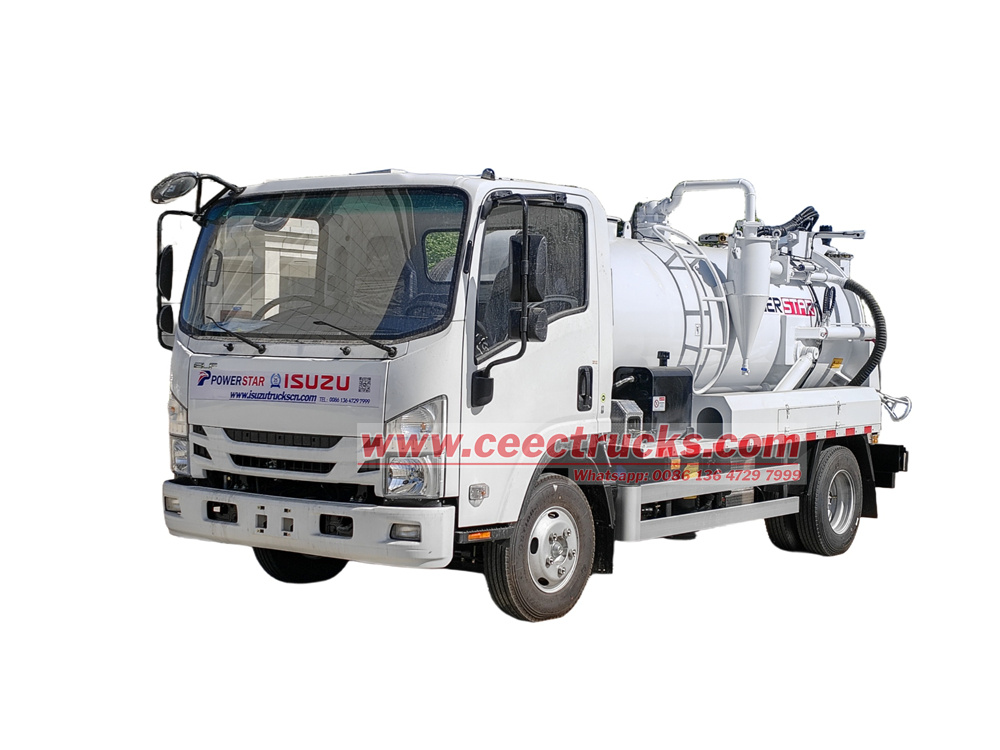

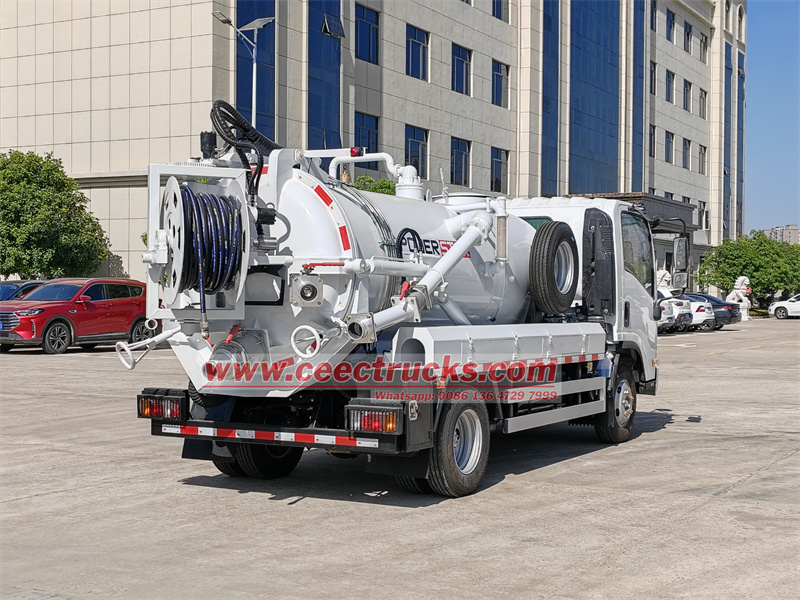

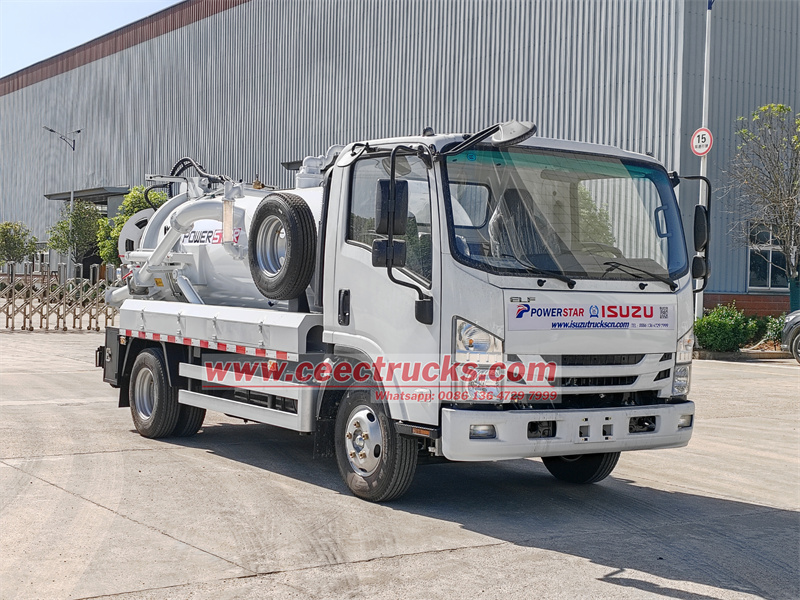

Caminhão de sucção e jato combinado Isuzu de 4.000 litros

Caminhão de jato de vácuo combinado Isuzu de 4.000 litrosfoi projetado com alta eficiência, segurança e flexibilidade como conceito central, e é especialmente projetado para operações de dragagem e desassoreamento de dutos sob condições de trabalho complexas. O veículo é baseado no chassi Isuzu KV100, equipado com um motor Isuzu 4KH1CN6LB e uma caixa de câmbio MSB de 5 velocidades, com alta potência e controle estável. A parte superior da carroceria adota um design de tanque duplo de 3 tanques de esgoto cúbicos e 1 tanque de água limpa cúbico, equipado com uma bomba de vácuo Weilong e uma bomba de água de alta pressão importada para alcançar a operação coordenada de sucção de esgoto e descarga de alta pressão. Os botões duplos de tomada de força na cabine, a válvula hidráulica manual e a caixa de controle traseira direita constituem um sistema de operação triplo, que suporta a comutação do modo de operação com um botão, e as garantias hidráulicas e elétricas duplas garantem flexibilidade e confiabilidade operacional. Configurações como o filtro secundário, a válvula de descarga da porta traseira e o carretel de mangueira melhoram ainda mais a eficiência e a segurança da operação, tornando-o uma escolha ideal para saneamento urbano e manutenção de dutos industriais.

â— 30 anos de experiência em projetos de caminhões de jato de esgoto combinados

â— Equipe de vendas profissional que ajudará você a escolher o caminhão adequado.

â— Construir uma equipe de controle de qualidade rigorosa para garantir a qualidade

â— Tempo de entrega rápido, tempo de envio rápido de 10 dias

â— Garantia de 24 meses de garantia de tempo

I. Configuração do chassi

O Caminhão combinado de jato de esgoto Isuzu KV100É modificado com base no chassi Isuzu KV100, equipado com um motor Isuzu 4KH1CN6LB (120 cv), acoplado a uma caixa de câmbio Isuzu MSB de 5 marchas e com uma distância entre eixos de 3.360 mm. Possui alta potência e controle flexível, sendo adequado para condições urbanas complexas.

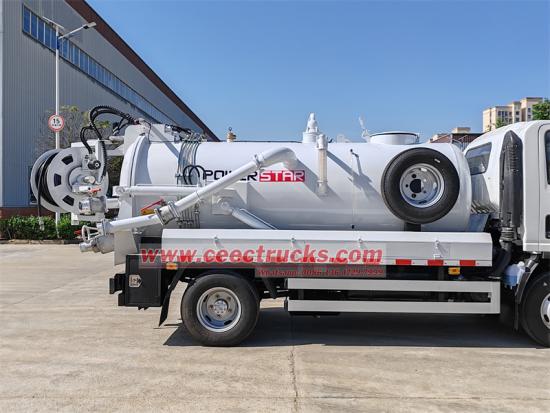

II. Estrutura superior

um… Projeto do tanque

• Tanque dividido: 3 tanques cúbicos de esgoto + 1 tanque cúbico de água limpa, design de compartimento independente, para atender às necessidades duplas de sucção de esgoto e descarga de água limpa.

• Material: aço carbono de alta qualidade (aço inoxidável opcional), anticorrosão e antiferrugem, prolongando a vida útil.

um… Dispositivo principal

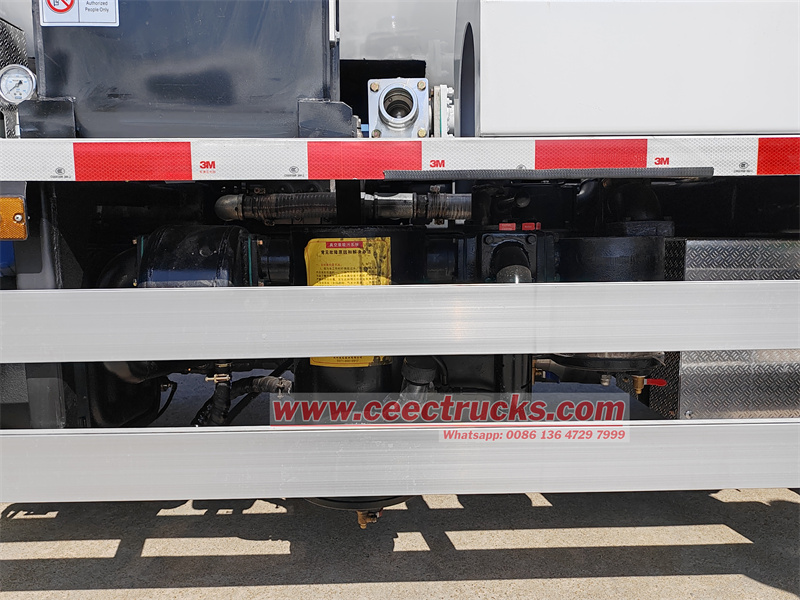

• Bomba de vácuo Weilong:sucção eficiente de esgoto, com filtro secundário para interceptar grandes partículas de impurezas, para proteger a operação estável do equipamento.

• Bomba de água de alta pressão HPP italiana:combinado com carretel de mangueira de pistola de água de alta pressão, forte capacidade de descarga.

• Janela de esgoto:observação em tempo real do nível do líquido no tanque para evitar transbordamento.

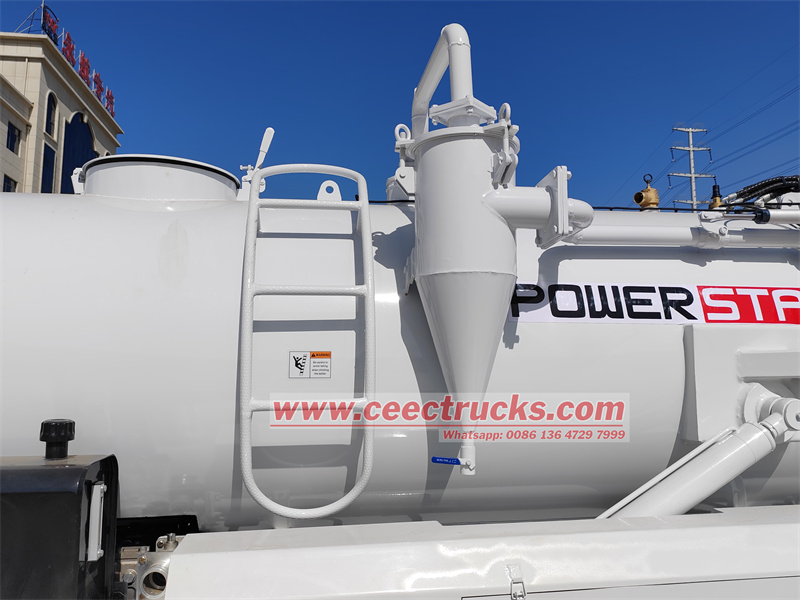

• Escada:escada dobrável na lateral do tanque para facilitar a manutenção.

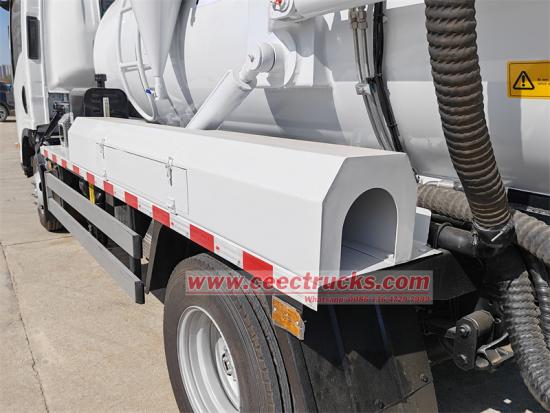

• Caixa de pipeline:Armazene tubos de alta pressão e acessórios para manter o local de trabalho limpo.

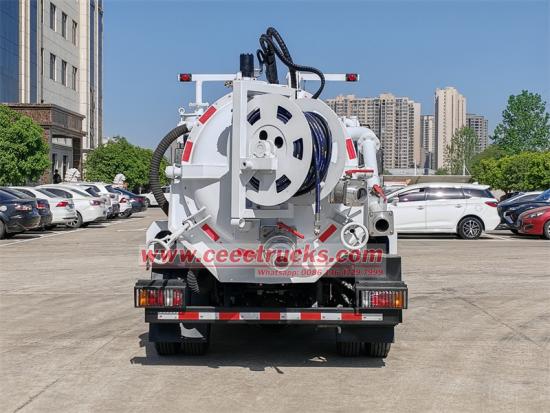

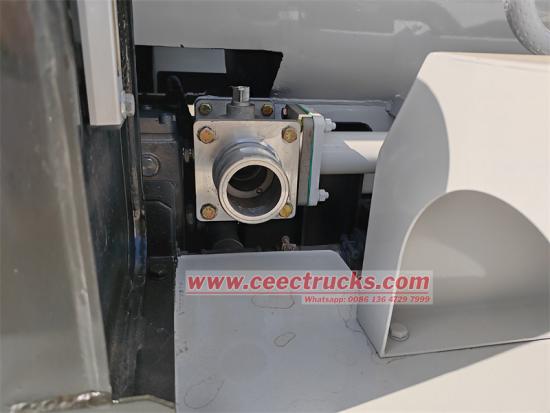

• Válvula de descarga da porta traseira:Esvazie rapidamente o tanque de esgoto e mantenha a operação contínua.

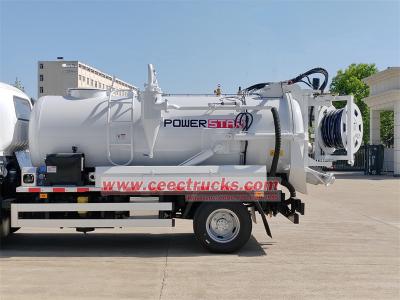

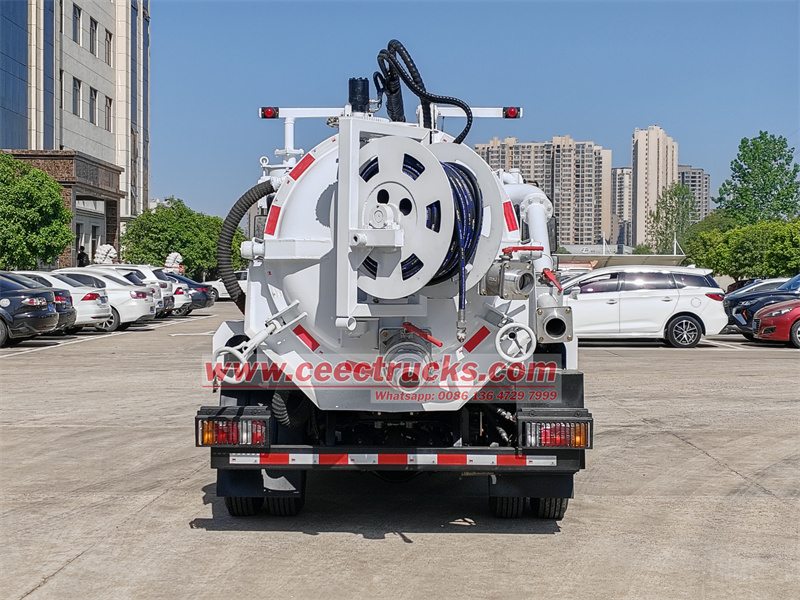

• Carretel de mangueira:Equipado com um carretel de pistola de água de alta pressão, suporta descarga remota e responde de forma flexível a diferentes condições de trabalho.

III. Sistema de controle de operação

um…Botão de controle independente de tomada de força dupla

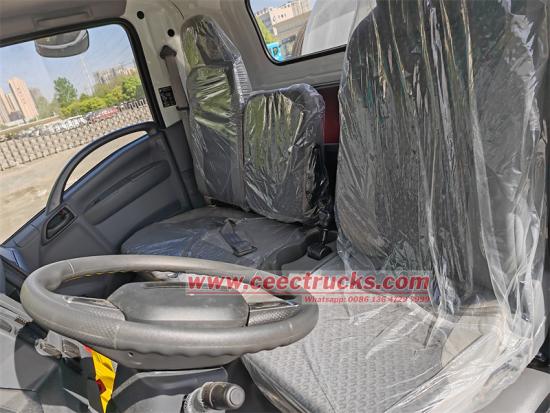

1. Posição:Botões independentes estão localizados nos lados esquerdo e direito do volante, com marcações claras e operação intuitiva.

2. Função:

• Botão esquerdo (controle do tanque de esgoto):Inicie/pare a bomba de vácuo Weilong com um clique e coopere com o filtro secundário para sugar esgoto de forma eficiente, evitando que impurezas entrem no corpo da bomba.

• Botão direito (controle do tanque de água limpa):Ligue/pare a bomba de água de alta pressão importada, forneça um jato de água de alta pressão de 16-20 MPa e drage a tubulação com força.

• Vantagens:Os dois sistemas operam de forma independente e não interferem um no outro. Por exemplo, não há necessidade de desligar a função de limpeza ao bombear esgoto, o que melhora a eficiência do trabalho.

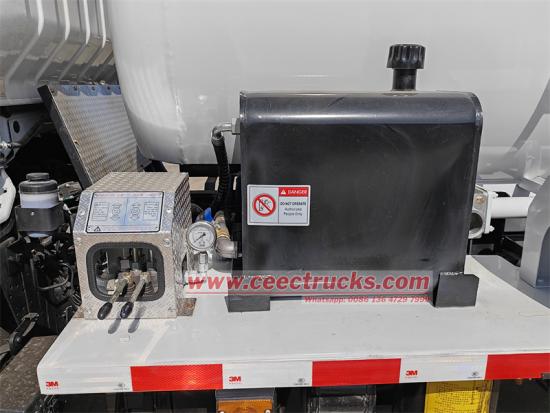

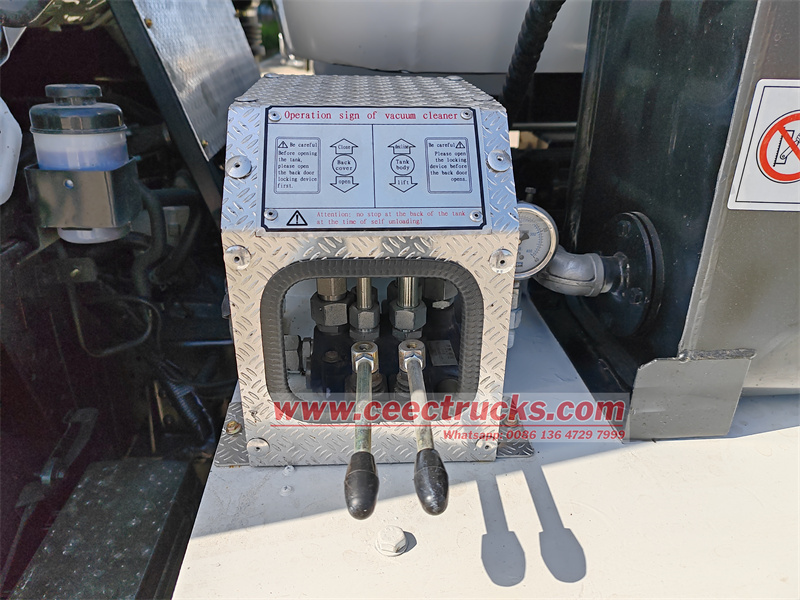

um… Válvula de operação hidráulica manual (lado do motorista)

Identificação da função:

• Voltar Fechar/Abrir:Controle o fechamento e a abertura da aba traseira do tanque de esgoto para garantir a vedação ou esvaziar rapidamente o esgoto.

• Declínio/Elevação do Corpo do Tanque:Ajuste o ângulo do corpo do tanque por meio do sistema hidráulico para se adaptar aos requisitos de operação de diferentes profundidades ou ângulos.

• Método de operação:Design tipo botão, resposta hidráulica sensível, movimentos complexos podem ser realizados com uma mão, reduzindo a intensidade da operação.

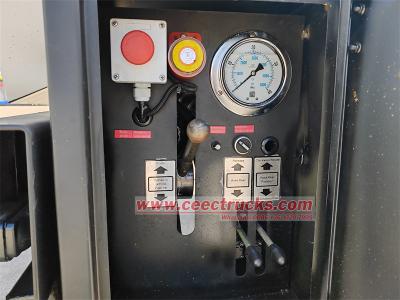

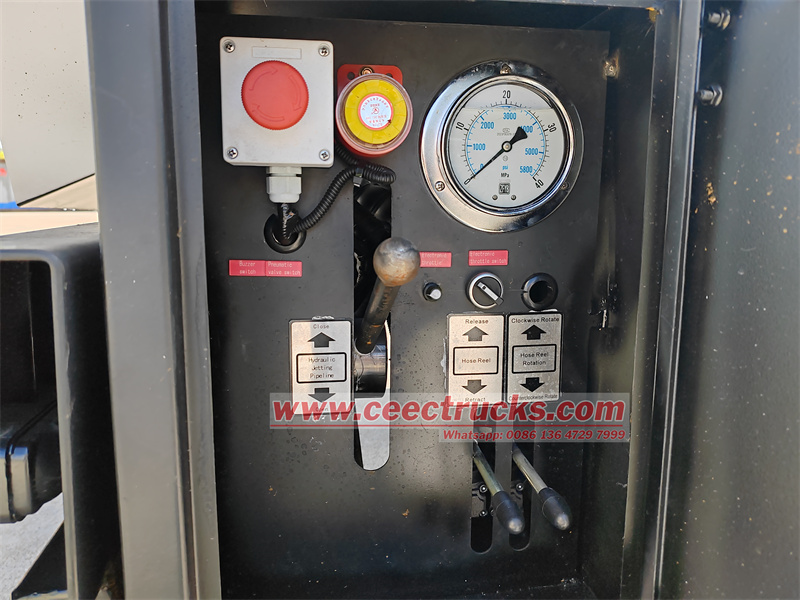

um… Caixa de controle traseira (lado traseiro direito):

1. Sistema de descarga de alta pressão

• Fechamento/Abertura de Tubulação de Jateamento Hidráulico:Controle de um botão da tubulação de alta pressão para evitar vazamento de pressão de água causado por operação incorreta.

• Liberação/retração do carretel da mangueira:O enrolador de mangueira elétrico retrai e libera automaticamente, suporta comprimentos de mangueira de mais de 10 metros e é adequado para operações de longa distância.

• Rotação do carretel da mangueira (sentido horário/anti-horário):Ajuste a direção de rotação do carretel através do botão da caixa de controle, ajuste com flexibilidade o ângulo da mangueira e evite emaranhamento.

2. Controle de função auxiliar

• Interruptor de campainha:Ligue a campainha durante a operação para alertar o pessoal ao redor para prestar atenção à segurança e evitar ferimentos acidentais por jatos de água de alta pressão.

• Interruptor de válvula pneumática:Controle a abertura e o fechamento de válvulas pneumáticas, como a válvula de vedação do tanque, para garantir que o tanque esteja completamente selado durante a extração de esgoto.

• Acelerador/Interruptor eletrônico:O acelerador eletrônico ajusta com precisão a velocidade do motor para corresponder a diferentes cargas operacionais (como economia de energia em baixa velocidade com carga leve e aumento de alta velocidade com carga pesada).

IV. Coordenação de operação e projeto de segurança

um….Lógica de ligação de sistema duplo

• Controle de prioridade:A tomada de força do tanque de esgoto e do tanque de água limpa funcionam como reservas. Se um lado falhar, o outro ainda pode operar de forma independente.

• Bloqueio de segurança:Quando a tampa traseira do tanque não estiver fechada (estado Back Over Open), a bomba de vácuo não poderá ser iniciada para evitar vazamento de esgoto.

um…. Projeto de redundância hidráulica e elétrica

• Válvula hidráulica manual:Quando o sistema elétrico falha, operações básicas como elevação do tanque e abertura e fechamento da tampa traseira ainda podem ser concluídas por meio da válvula manual no lado do motorista.

• Acelerador eletrônico de modo duplo:suporta cruzeiro automático e ajuste manual para lidar com condições de trabalho complexas (como impulso automático ao subir).

um…. Sistema de alerta e emergência

• Campainha + luz de advertência:ligação automática durante a operação, fornecendo duplo aviso à noite ou em ambientes ruidosos.

• Botão de parada de emergência:Há botões vermelhos de parada de emergência na caixa de controle traseira direita e na cabine, que podem cortar toda a saída de energia com um clique.
