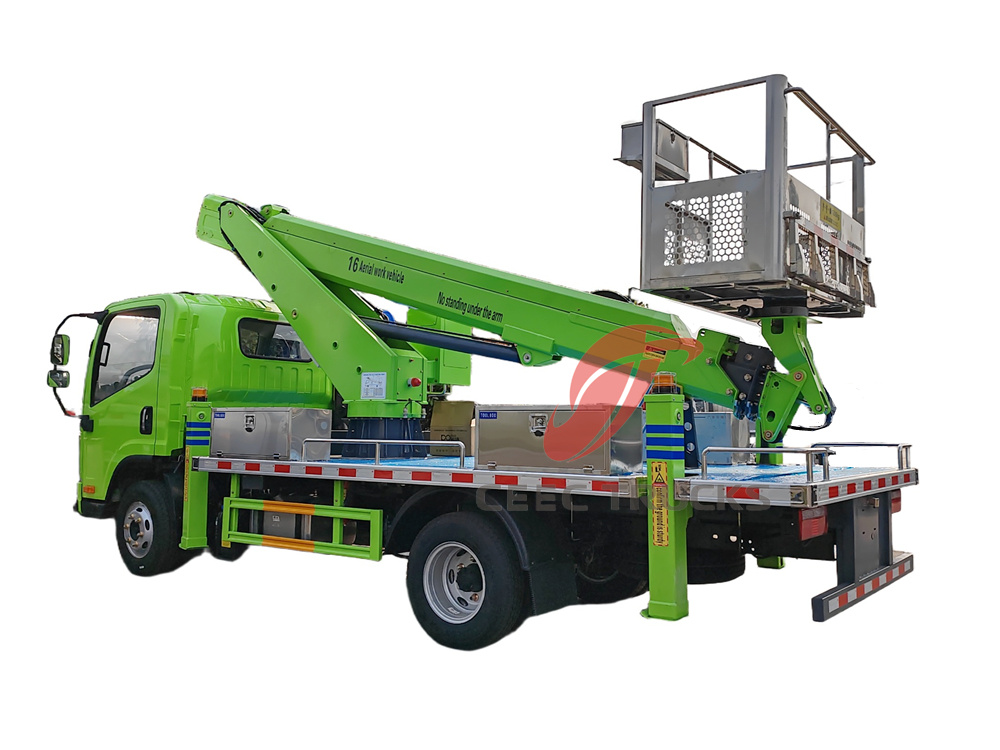

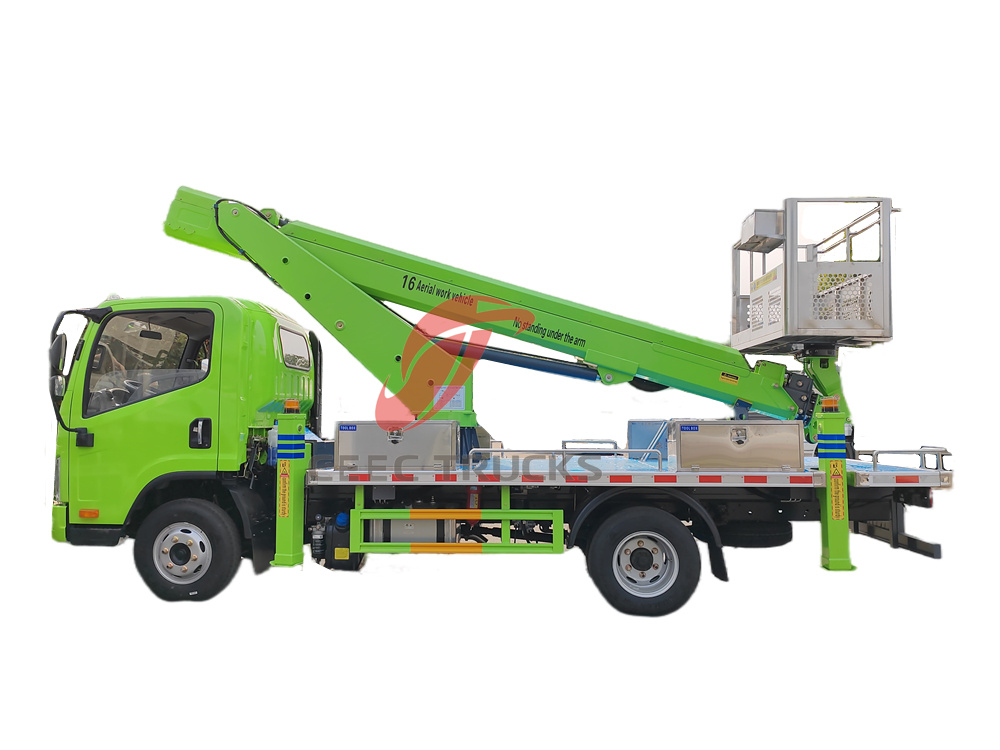

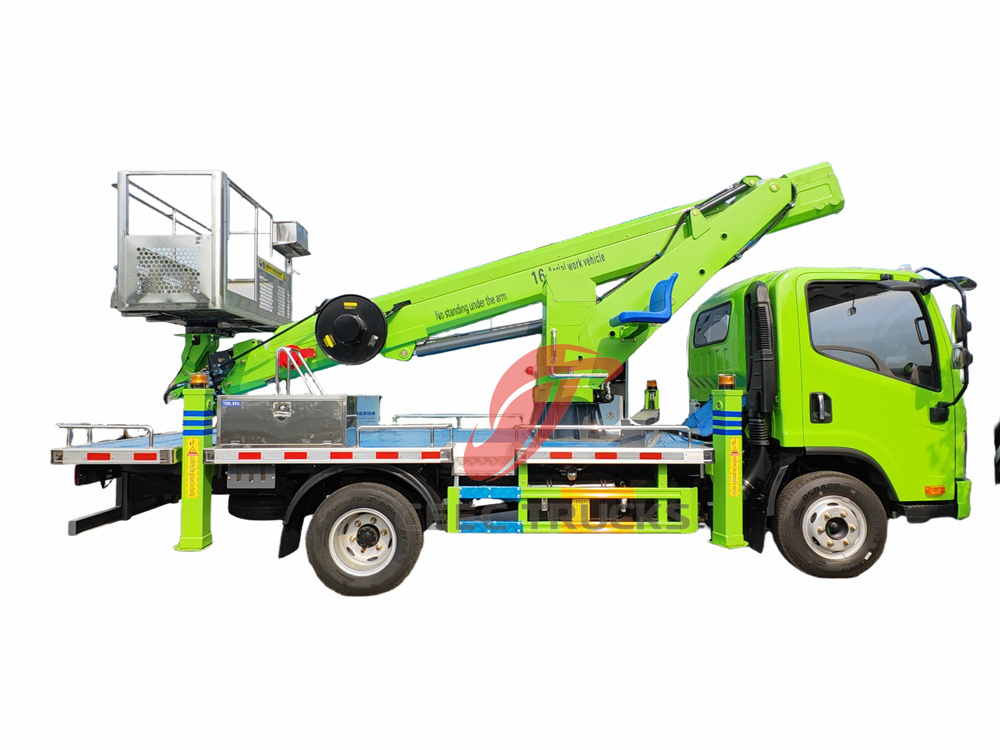

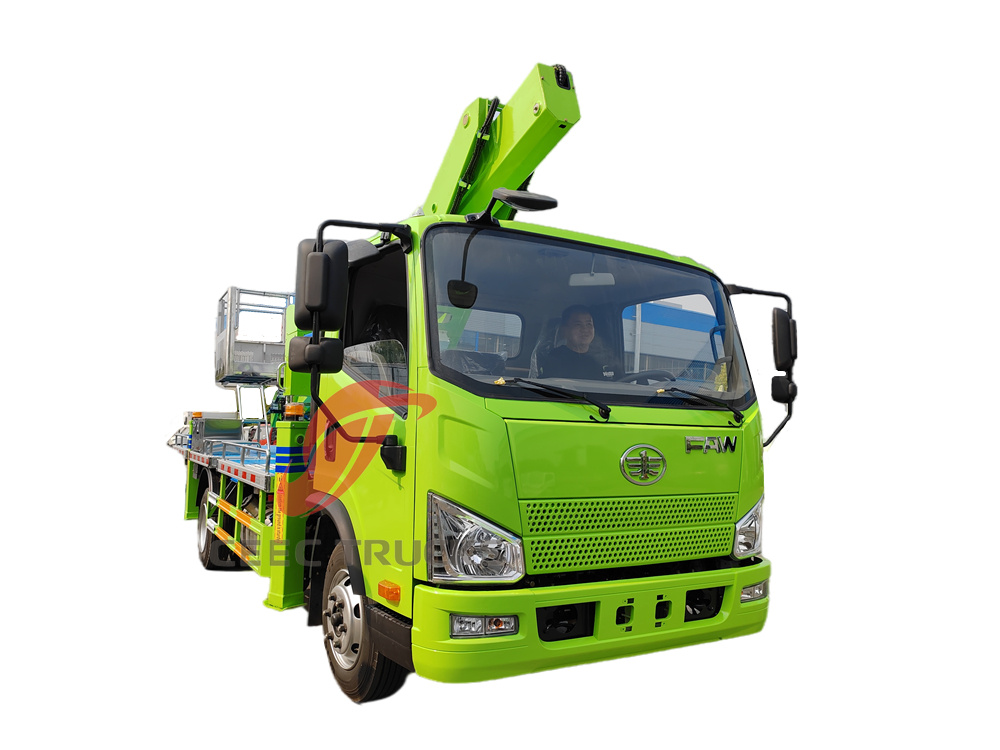

Empilhadeira aérea articulada FAW 16 m

OEmpilhadeira aérea articulada FAW 16 mConstruído sobre chassis FAW J6F série CA1040, equipado com motor Xichai National VI de 130 cavalos de potência e caixa de velocidades WLY de 6 velocidades, potente e ecologicamente correta. A parte superior da carroceria adota um braço de trabalho aéreo reto de 4 seções, com um comprimento total de 16 metros. O acionamento hidráulico realiza telescópica síncrona de múltiplos estágios e rotação de 360 graus.°Rotação contínua. Com o sistema de nivelamento automático, a operação é precisa e estável. A bancada traseira suporta 200 kg e é equipada com placa de alumínio antiderrapante e função de rotação para atender às necessidades de operação em vários ângulos. O veículo é apoiado por 4 pernas dianteiras em V e traseiras em H, e a função de nivelamento com um botão pode se adaptar a terrenos complexos. O controle de operação integra modos duplos de controle remoto com e sem fio, equipado com múltiplas proteções de segurança (como alarme de sobrecarga, proteção contra sobrecarga hidráulica, sistema anticolisão, proteção de emergência, mecanismo de intertravamento) para garantir eficiência e segurança. O veículo é amplamente utilizado em áreas municipais, de construção, industriais e outras, sendo uma escolha confiável para operações aéreas.

● Melhor fábrica de empilhadeiras aéreas Isuzu da China
● Ser projetado de acordo com suas necessidades

● Serviço personalizado OEM, imprima o logotipo da sua empresa

● Tempo de entrega rápido, tempo de envio rápido de 10 dias
● Garantia de 24 meses de garantia de tempo

Sistema de chassis

●. Modelo do chassi:Baseado na modificação do chassi do caminhão leve FAW J6F série CA1040, ele foi especialmente projetado para modificações de engenharia, levando em consideração tanto a capacidade de carga quanto a transitabilidade.

●. Sistema de energia:

♦ Motor:Xichai CA4DB1-13E6, 130 cavalos de potência (95 kW), padrão de emissão National VI, deslocamento de 2,2 L, tecnologia de turbocompressão, potência estável e excelente economia de combustível.

♦ Transmissão:Transmissão manual WLY de 6 velocidades, posição de marcha clara, trocas fáceis e adaptável a condições de trabalho complexas.

●. Distância entre eixos e tração: Distância entre eixos de 3300 mm, distribuição razoável da carga no eixo dianteiro, forte capacidade de carga do eixo traseiro, equipado com sistema de direção hidráulica, controle flexível.

●. Sistema de freios: freios a disco dianteiros e tambor traseiros, combinados com sistema de freios antibloqueio ABS para garantir a segurança ao dirigir.

Sistema superior

●. Explosão de trabalho aéreo

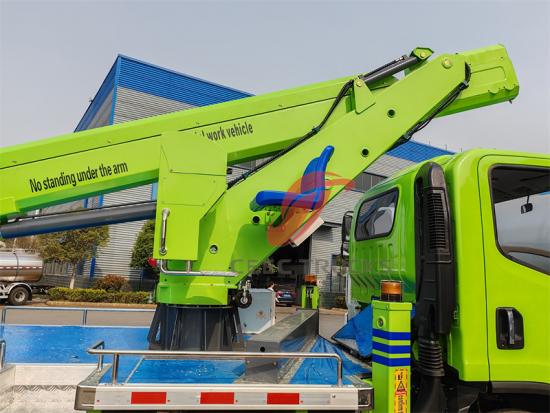

♦ Forma estrutural:Braço reto de 4 seções, estrutura soldada em aço manganês de alta resistência, design de seção transversal do braço otimizado, excelente resistência à flexão e torção.

●. Parâmetros do braço:

♦Comprimento total:16 metros (altura de trabalho vertical), extensão horizontal de cerca de 11 metros (braço totalmente estendido).

♦ Método telescópico:Acionamento totalmente hidráulico, equipado com válvula proporcional de alta precisão, suporta controle telescópico síncrono de vários estágios e controle independente de seção única, e o braço se move suavemente sem trepidação. O mecanismo telescópico adota corrente dupla + articulação do cilindro hidráulico, e o movimento é suave sem travamentos.

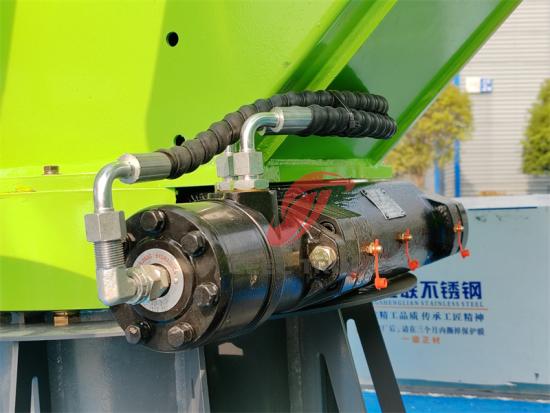

♦ Mecanismo de rotação:Rotação contínua de 360°, velocidade de rotação ajustável, equipado com dispositivo de travamento hidráulico, posicionamento preciso da operação.

♦Sistema de nivelamento:nivelamento hidráulico automático para garantir que a bancada permaneça sempre horizontal e se adapte a operações em terrenos complexos.

♦ Limite de segurança:equipado com sensor de ângulo, sensor de amplitude e válvula de equilíbrio duplo, monitoramento em tempo real da postura do braço, limite automático de sobrecarga e operação de largura excessiva.

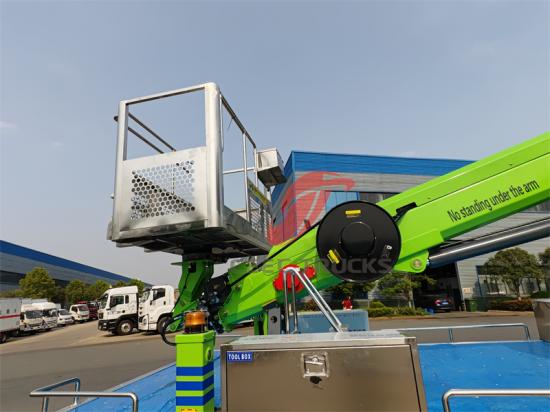

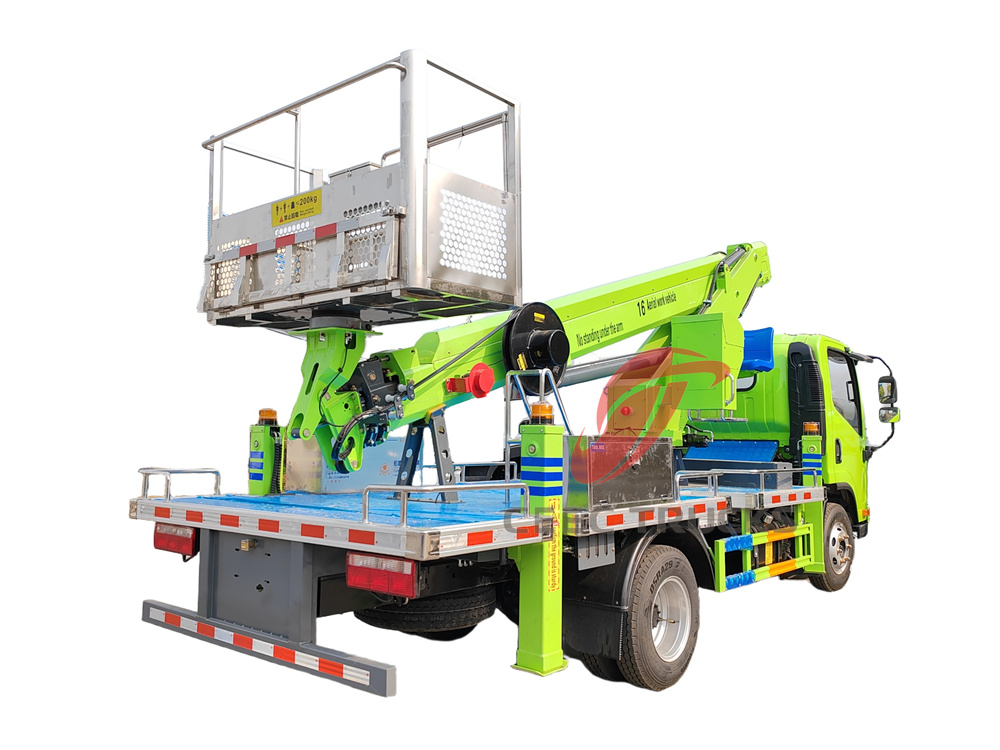

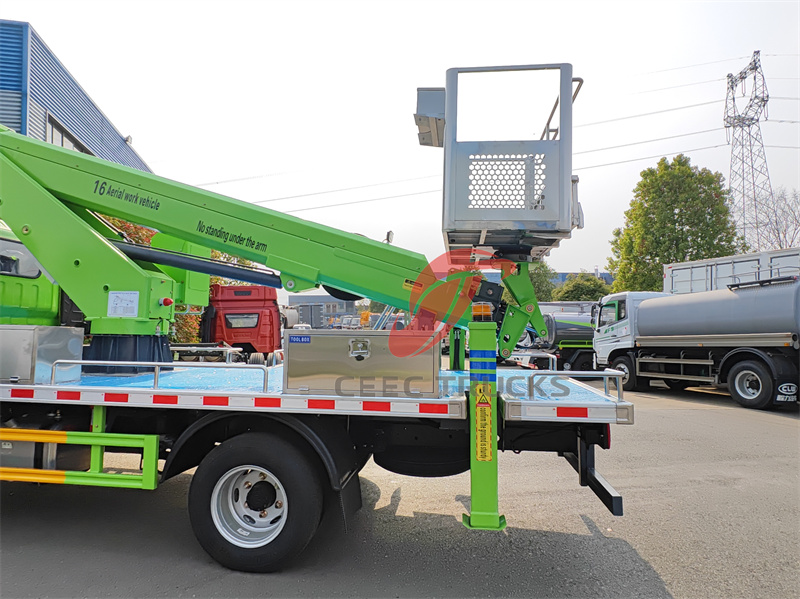

●. Plataforma de trabalho

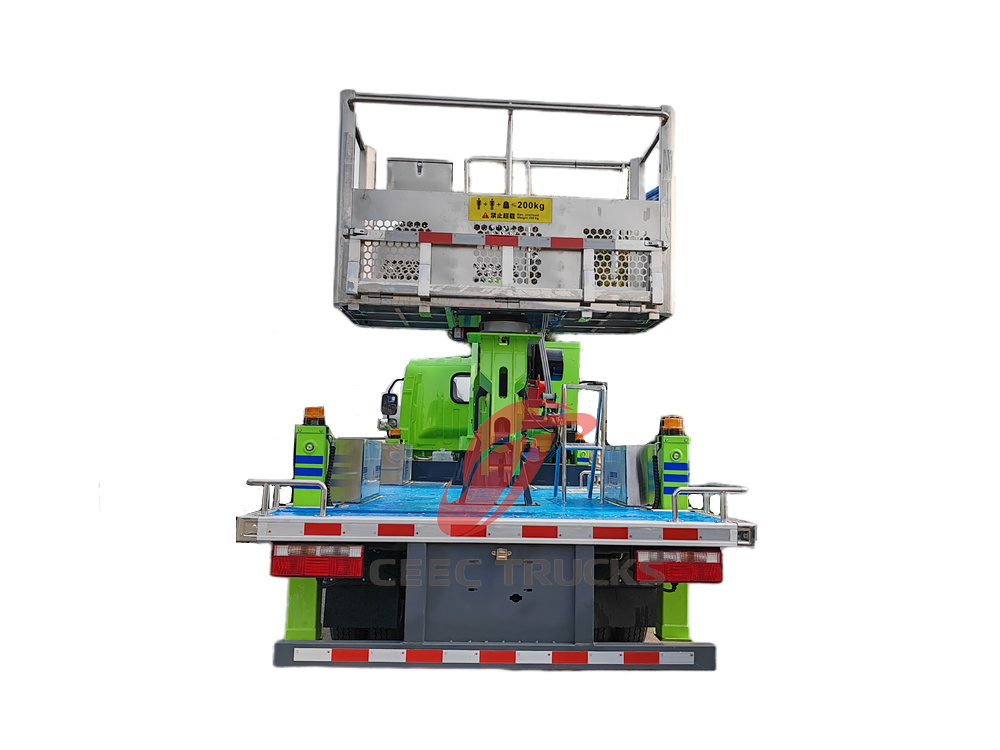

♦ Capacidade de carga:A carga nominal da bancada traseira é de 200 kg, o que pode atender às necessidades de duas pessoas trabalhando ao mesmo tempo.

♦ Tamanho da plataforma:comprimento × largura × altura = 1,8 m × 0,7 m × 1,1 m, equipado com placa de alumínio antiderrapante e cerca, o espaço operacional é espaçoso e seguro.

♦ Funções auxiliares:

Nivelamento e inversão: a bancada pode ser invertida manualmente ou hidraulicamente em ±90°, o que é conveniente para transferência de material e armazenamento de ferramentas.

Descida de emergência: Equipado com um dispositivo mecânico de descida de emergência para garantir a evacuação segura do pessoal em caso de falha de energia ou falha hidráulica.

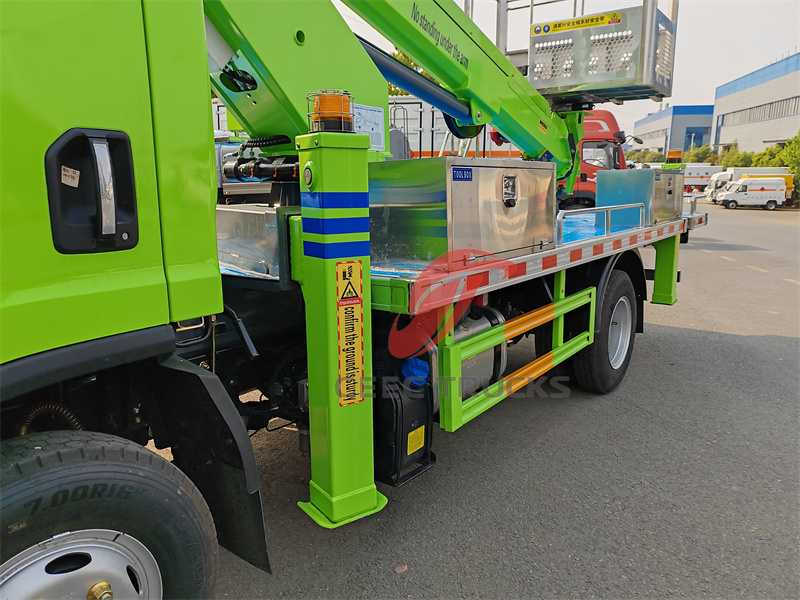

●. Sistema de estabilização

♦ Forma estrutural:4 estabilizadores no total, tipo V dianteiro e tipo H traseiro, com controle independente em um lado, suportando modos de operação de extensão total e meia extensão.

♦ Método de suporte:Estabilizadores verticais hidráulicos, equipados com função de nivelamento automático para garantir a estabilidade do veículo ao trabalhar em terrenos irregulares. Equipados com trava hidráulica bidirecional e dispositivo de nivelamento mecânico, a lança é travada automaticamente quando o estabilizador não está totalmente estendido.

♦Alcance de abrangência:O vão do estabilizador dianteiro é de 3,2 metros, e o vão do estabilizador traseiro é de 3,5 metros, o que é adequado para operações em espaços estreitos.

●. Sistema de controle

♦ Método de operação:

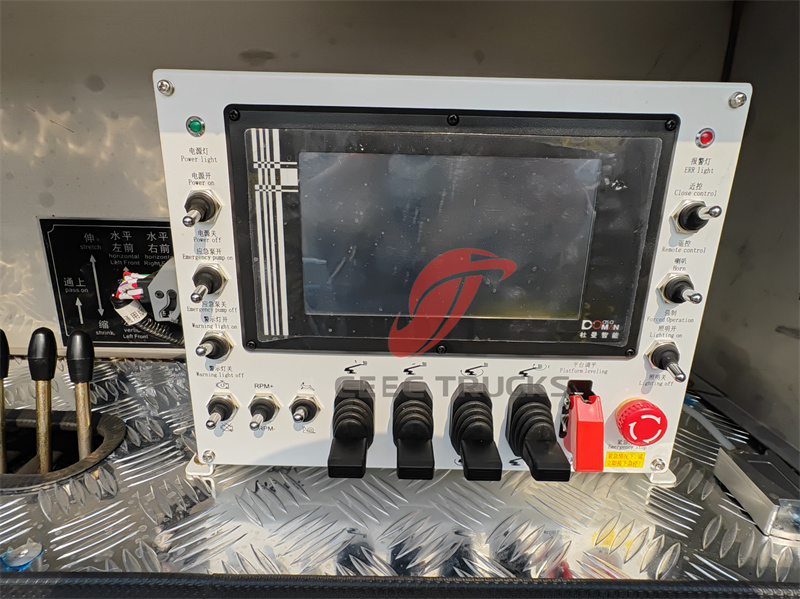

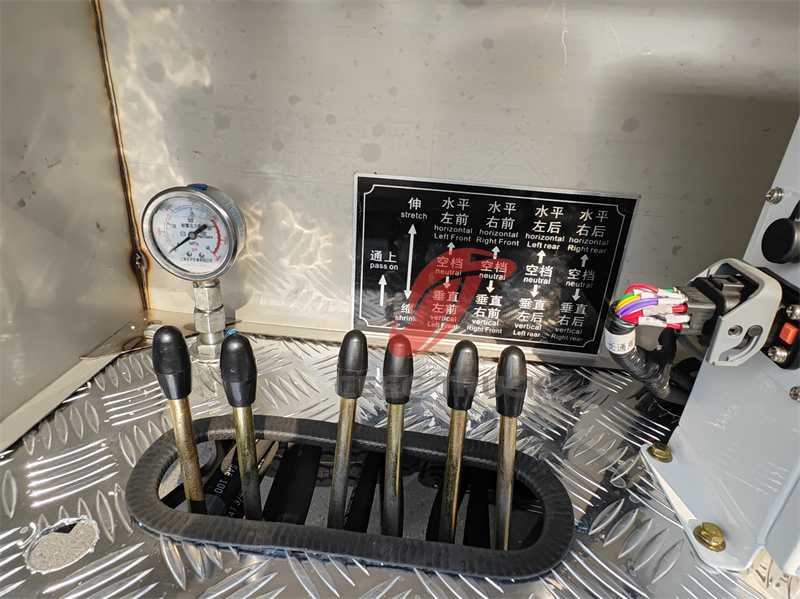

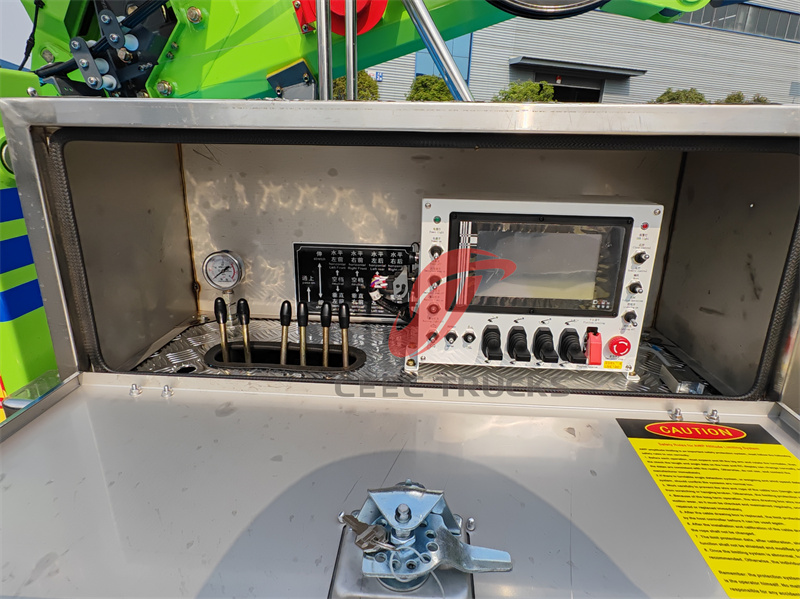

Caixa de controle de solo: Painel de operação integrado, equipado com botão de parada de emergência, controle de estabilizador, operação da lança e outras funções, operação intuitiva e conveniente.

Controle remoto sem fio: controle remoto sem fio 2.4G, longa distância de controle remoto, suporte para reinicialização de um botão e frenagem de emergência, melhora a segurança da operação.

♦ Dispositivo de segurança:

Limitador de carga: Monitoramento em tempo real da carga da bancada, alarme automático e restrição de movimento em caso de sobrecarga.

Sistema anticolisão: Detecção da trajetória do movimento da lança, desaceleração ou parada automática ao encontrar obstáculos.

Proteção contra sobrecarga hidráulica: O sistema hidráulico é equipado com válvula de alívio e válvula de balanceamento para evitar sobrepressão e impacto.

Proteção de emergência: O sistema hidráulico é projetado de forma redundante, e a lança pode ser despressurizada e retraída manualmente em caso de falha repentina de energia; a energia é cortada automaticamente quando a plataforma está sobrecarregada.

●. Sistema auxiliar

♦ Dispositivo de alerta: equipado com alarme sonoro e luminoso e luz de alerta do estabilizador para garantir que não haja riscos à segurança.

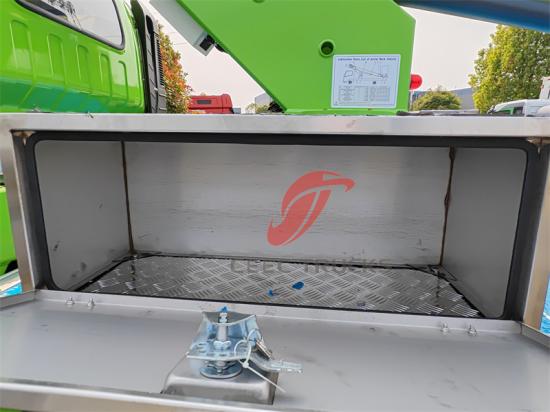

♦ Caixa de ferramentas: Duas caixas de ferramentas são configuradas no lado esquerdo do chassi para armazenar ferramentas comumente usadas e peças de reposição.

Vantagens técnicas

1. Operação eficiente:A lança é flexível e tem um pequeno raio de giro, o que é adequado para espaços estreitos, como estradas urbanas e oficinas de fábricas.

2. Seguro e confiável:Vários dispositivos de proteção de segurança atendem aos padrões nacionais.

3. Manutenção conveniente:Design modular, sistema hidráulico e sistema elétrico são dispostos em divisórias, o que é conveniente para inspeção e manutenção diárias.

4. Adaptabilidade ambiental:O motor de emissão Euro VI atende aos requisitos de proteção ambiental, e o sistema hidráulico tem excelente desempenho de partida em baixa temperatura e se adapta à temperatura ambiente de -20℃~45℃.

Cenários de aplicação

• Engenharia municipal:manutenção de iluminação pública, inspeção de pontes e instalação de semáforos.

• Área industrial:manutenção de equipamentos de planta, instalação de dutos e construção de prateleiras de armazenamento.

• Indústria da construção:decoração de paredes externas, limpeza de paredes de cortina de vidro e soldagem de estruturas de aço.
