O caminhão guindaste de braço reto Howo 6x4 é um equipamento de elevação de engenharia eficiente e versátil. Equipado com um guindaste XCMG, possui capacidade máxima de elevação de 12 toneladas. É amplamente utilizado em operações de logística, construção e outros cenários. Seu design de braço reto de alta resistência pode atingir um raio de trabalho máximo de 16 m e, em conjunto com o sistema hidráulico, permite uma rotação completa de 360° e controla com precisão o ângulo de elevação. Caminhão guindaste de braço reto Howo Equipado com um sistema de segurança inteligente, incluindo proteção contra sobrecarga, limitador de torque e monitor de tela em tempo real para garantir a segurança operacional. Pode ser equipado com uma variedade de acessórios, como caçambas e cestos suspensos, para atender às necessidades de diferentes condições de trabalho.

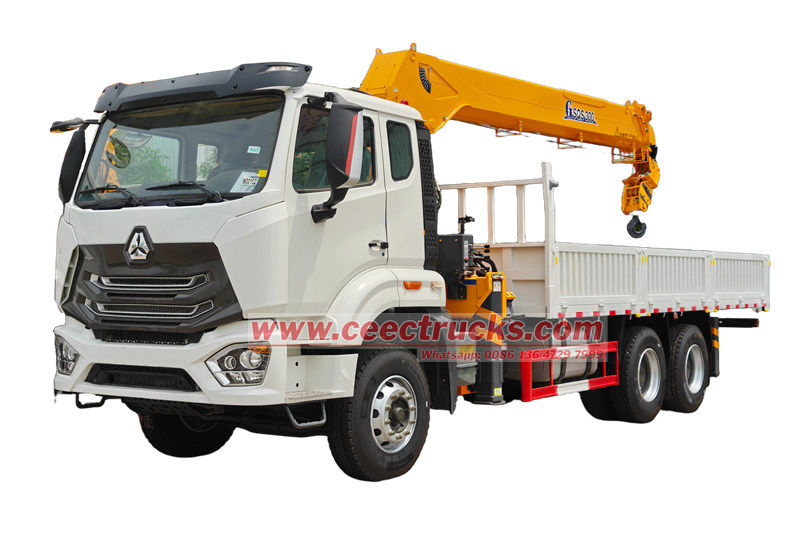

Caminhão guindaste telescópico Howo 6x4
Caminhão guindaste de braço reto Howo 6x4, também chamado de caminhão guindaste com lança, caminhão guindaste móvel HOWO, caminhão guindaste de braço reto HOWO, caminhão guindaste com lança pesada HOWO, caminhão guindaste montado com lança telescópica HOWO, etc.
As tonelagens opcionais são 2 toneladas, 3,2 toneladas, 4 toneladas, 5 toneladas, 6,3 toneladas, 8 toneladas, 10 toneladas, 12 toneladas, 16 toneladas, 18 toneladas, 20 toneladas, 25 toneladas e 30 toneladas. O guindaste pode ser de braço reto ou de braço dobrável.
O veículo é modificado no chassi HOWO, equipado com um motor WEICHAI WP10.380E22 de 380 HP, potente, combinado com transmissão de marchas HW19710, trocas suaves e um guindaste XCMG GSQS300 na parte traseira da carroceria do veículo, com grande capacidade de elevação e alcance, e uma caixa de carga de 6500×2300×450 mm abaixo, que pode transportar facilmente objetos pesados levantados pelo gancho do guindaste.
|

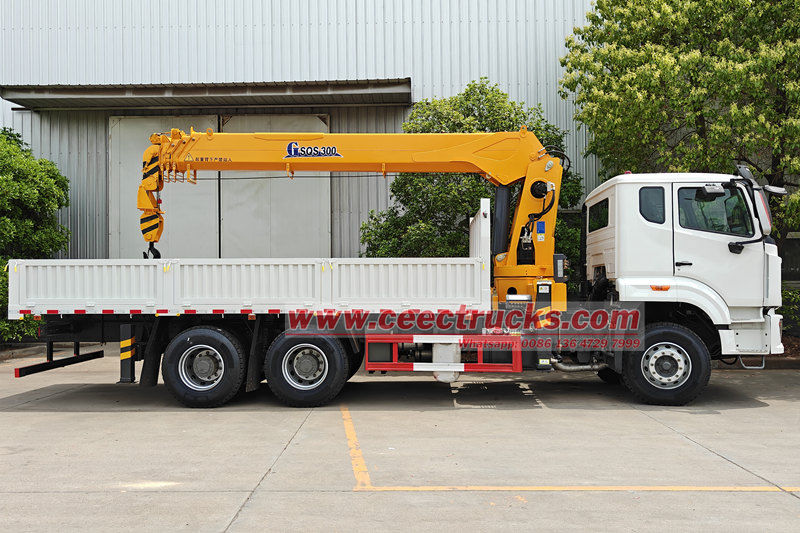

Caminhão guindaste de braço reto Howo 6x4 380HP |
|||
|
Dimensão geral |
9850x2500x3350 mm |
||
|
Peso Bruto do Veículo |
25000(Kg) |
||
|
Peso do meio-fio |
12500(Kg) |
||
|
Especificação do chassi |
|||
|
Marca do chassi |
COMO |
||
|
Modelo de acionamento |
6x4, esquerda |
||
|
Cabine |
Cabine HOWO NX, 2 assentos com cama, direção à esquerda, com ar condicionado |
||
|
Motor |
Modelo |
Injeção direta de 4 tempos, 6 cilindros em linha com refrigeração a água, intercooler |
|
|
Tipo |
WEICHAI WP10.380E22 |
||
|
Poder |
279 kW/380 HP |
||
|
Deslocamento |
9,726 L |
||
|
Torque máximo |
1600N.m |
||
|
Velocidade nominal |
2200 rpm |
||
|
Tipo de combustível |
Diesel |
||
|
Caixa de engrenagens |
HW19710, 10 marchas à frente, 2 marchas à ré |
||
|
Sistema de freio |
Freio a ar |
||
|
Distância entre eixos |
4600+1400 mm |
||
|
Pneu |
12,00R20, 10+1 peças |
||
|
Especificação da superestrutura |
|||
|
Carroceria de carga |
Dimensão |
6500×2300×450 mm |
|
|
Material |
Aço carbono Q235 |
||
|
Espessura da carga |
Lateral 3mm, Inferior 4mm |
||
|
Sistema de trabalho |
Tipo de lança |
Lança telescópica reta de 4 braços |
|
|
Guindaste |
Marca Crane |
XCMG GSQS300 |
|
|
Momento máximo de elevação |
20T.M |
||
|
Capacidade máxima de elevação |
12000 kg |
||
|
Raio máximo de trabalho |
16m |
||
|
Altura máxima de elevação |
17,8 milhões |
||
|
Ângulo de rotação |
360° |
||
|
Espaço de instalação |
1300 mm |
||
|
Pressão máxima de trabalho |
26 MPa |
||
|
Peso do guindaste |
4300 kg |
||
|
Capacidade do tanque de óleo |
240L |
||
Princípio de funcionamento do caminhão guindaste de braço reto HOWO 6X4

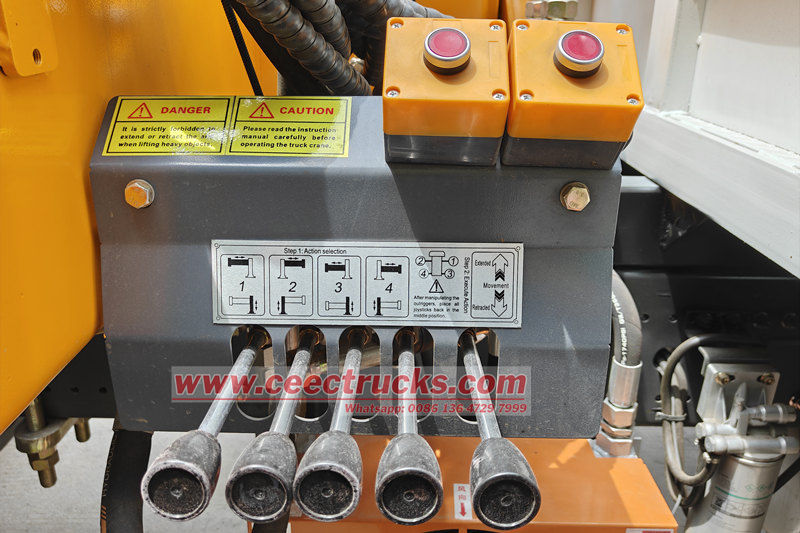

O caminhão guindaste de braço reto HOWO é um equipamento de elevação sobre um chassi especial, cuja estrutura central consiste em um sistema hidráulico, um braço reto telescópico, um mecanismo de giro e um gancho. Durante o funcionamento, o motor aciona a bomba hidráulica para gerar óleo de alta pressão, e a direção do fluxo de óleo é ajustada pelo conjunto de válvulas de controle para realizar as seguintes ações:
● Operação do braço telescópico: A lança de 4 seções é estendida seção por seção através do cilindro hidráulico, e o raio de operação estendido pode chegar a 16 metros. A extremidade da lança é equipada com um bloco de polia e um cabo de aço para levantar objetos pesados.
● Rotação de 360°: O motor giratório faz a plataforma giratória girar, realizando um levantamento circular completo sem ângulos mortos.
● Ajuste de amplitude variável: O ângulo de elevação da lança é ajustado pelo cilindro hidráulico para alterar a altura e a amplitude de elevação.
● Controle de carga: O sensor de pressão monitora o peso em tempo real e desliga automaticamente a operação quando sobrecarregado para garantir a segurança.

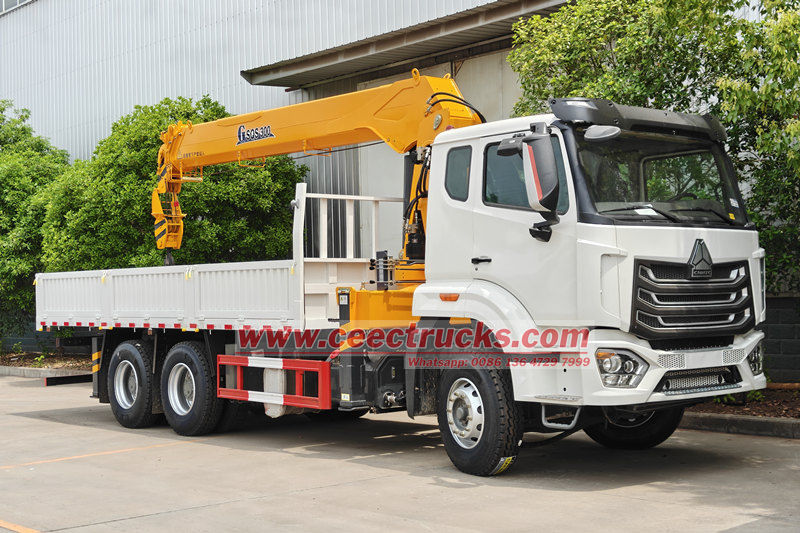

Caminhão com lança de serviço Howo 6x4
Características e vantagens do guindaste de caminhão Howo
● Eficiente e flexível: a estrutura do braço reto tem uma velocidade de desdobramento rápida, adequada para carga e descarga frequentes; o design compacto reduz o espaço ocupado e se adapta a locais estreitos.
● Forte adaptabilidade: o design modular pode ser equipado com caçambas opcionais, cestos suspensos e outros acessórios para lidar com múltiplas tarefas, como materiais a granel e operações aéreas.

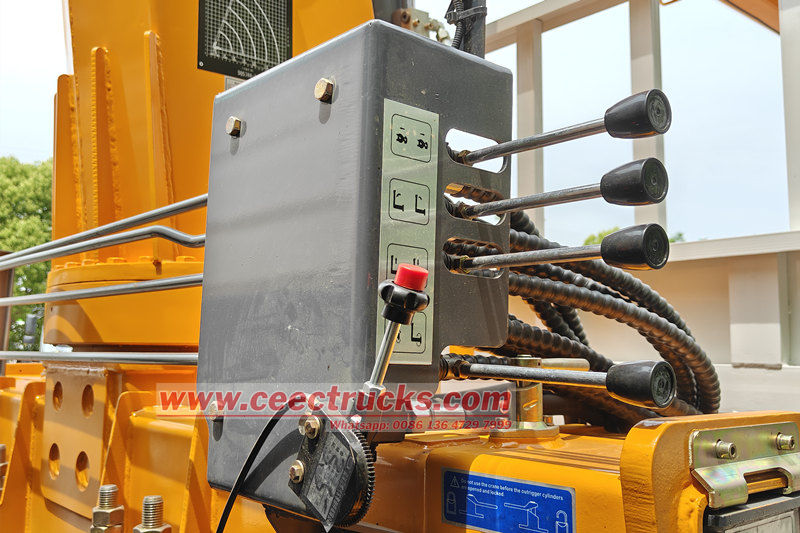

● Controle preciso: a válvula proporcional eletro-hidráulica realiza a regulação de velocidade contínua, e o micromovimento atinge o nível milimétrico, o que é adequado para elevação de precisão.
● Econômico: um veículo pode ser usado para múltiplas finalidades (transporte + elevação), reduzindo o investimento em equipamentos; o chassi HOWO pode suportar uma capacidade de elevação de 10 a 15 toneladas.
● Seguro e confiável: válvula à prova de explosão com trava hidráulica dupla, limitador de torque e bomba manual de emergência constituem múltiplas proteções.

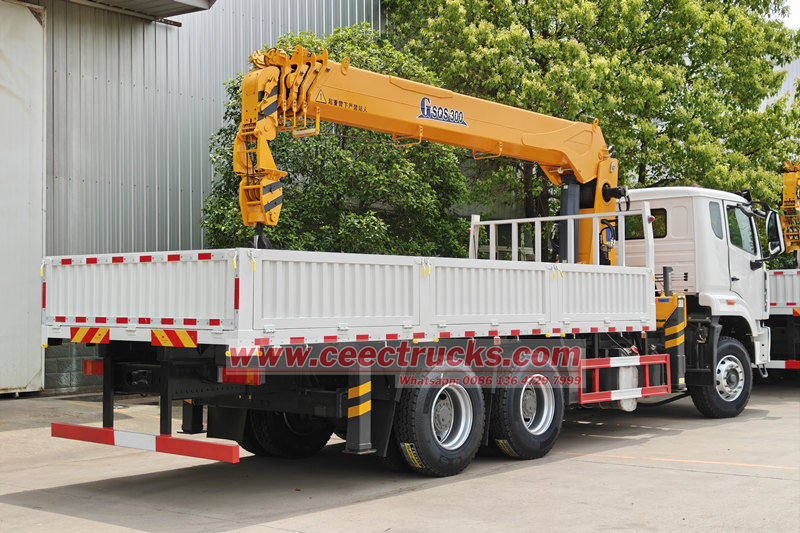

Guindaste montado em caminhão Howo 380 hp
A ampla aplicação do caminhão guindaste de braço reto Howo 6x4 380HP
● Logística e transporte: transbordo de contêineres portuários, carregamento e descarregamento de tubos de aço/madeira no mercado de materiais de construção.
● Construção de engenharia: instalação de peças pré-fabricadas de pontes, elevação de curta distância de equipamentos de canteiro de obras.
● Resgate de emergência: remoção de veículos no local do acidente, limpeza de detritos pós-desastre.
● Manutenção municipal: inspeção e manutenção de postes de luz, transplante de árvores verdes.
